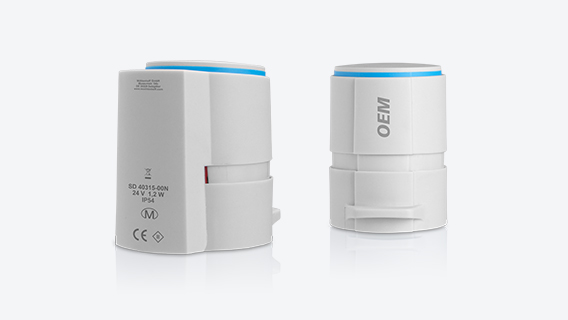

Servomoteur OEM 5: Smart Valve Drive

La solution parfaite pour les vannes avec intervalles spéciaux.

Servomoteur OEM 5: Smart Valve Drive

Petit mais intelligent

Le domaine d’application principal de notre plus petit servomoteur thermoélectrique avec sa largeur de pose de seulement 35 mm est la régulation de pièces individuelles économe en énergie dans les domaines de la technique du bâtiment et de la domotique. Le Smart Valve Drive est commandé par un thermostat d’ambiance avec sortie à deux points ou par modulation de largeur d’impulsion.

Brochure

Quand la place manque

La solution parfaite pour les vannes spéciales

Des intervalles spéciaux entre les vannes nécessitent des solutions spéciales. Le boîtier étroit de notre « petit » Smart Valve Drive est particulièrement adapté aux répartiteurs de circuit de chauffage avec intervalle entre vannes réduit de 40 mm.

OEM Smart Valve Drive auf Heizkreisverteiler mit geringem Ventilabstand
Servomoteur OEM 5: Smart Valve Drive

Points forts du produit

OEM Smart Valve Drive mit Wassertropfen (IP54)

IP 54

  • Procédé d’étanchéification breveté
  • Protection à 100 % contre l’eau
  • Tous les composants sous tension sont protégés contre l’eau
OEM Smart Valve Drive in Überkopf-Montageposition

Position de montage sur 360°

  • Le procédé d’étanchéification breveté assure une protection contre l’eau dans toutes les positions de montage.
  • Entièrement fonctionnel dans n’importe quelle position



Darstellung der Rundumanzeige des OEM Smart Valve Drive

Affichage de fonction

  • Contrôle permanent du fonctionnement
  • Bien visible sous tous les angles
  • L’affichage de fonction signale le réglage correct
Servomoteur OEM 5: Smart Valve Drive

Aperçu des types

Description du produit

Le Smart Valve Drive convient parfaitement pour des applications dans les domaines de la technique du chauffage, de la ventilation et de la climatisation. Avec son boîtier compact et ses petites dimensions, il est particulièrement adapté à la pose dans des endroits exigus. Il est idéal pour l’installation sur les répartiteurs de circuit de chauffage avec des intervalles entre les vannes < 40 mm.

Le champ principal d’application est la régulation de pièces individuelles économe en énergie dans les domaines de la technique du bâtiment et de la domotique.

Informations techniques

Produktbild OEM Smart Valve Drive

Caractéristiques

  • Largeur de pose du servomoteur 37 mm
  • Version normalement fermée (sans courant) (NC)
  • Puissance absorbée seulement 1,2 watt
  • Montage par enfichage facile optimisé par adaptateur de vanne
  • Temps de réaction courts améliorant le comportement de régulation

Données techniques

Tension d'alimentation: 24 V ou 230 V
Puissance absorbée: 1,2 W
Indice de protection / Classe de protection: IP 54
Course: 3,5 mm
Force d’actionnement: 90 N
Ligne de raccordement: 2 x 0,75 mm²
Longueur du câble: 1m, 2 m, 3 m, 5 m
Coloris du boîtier: coloration homogène, couleur de l’affichage de fonction ou du capuchon de fonction adaptée au corporate design ou au design du produit.
Dimensions (mm) H/L/P: 47,5 / 36 / 48,85
Adaptateur de vanne: Adaptation sur demande

Description du produit

Le Smart Valve Drive avec fin de course convient parfaitement pour des applications dans les domaines de la technique du chauffage, de la ventilation et de la climatisation. Avec son boîtier compact et ses petites dimensions, il est particulièrement adapté à la pose dans des endroits exigus. Il est idéal pour l’installation sur les répartiteurs de circuit de chauffage avec des intervalles entre les vannes à partir de 40 mm.

Le microrupteur intégré à contact libre de potentiel permet de commuter directement la commande de pompe ou d’extraction d’air.

Informations techniques

Produktbild OEM Smart Valve Drive

Caractéristiques

  • Microrupteur intégré avec contact libre de potentiel
  • Largeur de pose du servomoteur 37 mm
  • Version normalement fermée (sans courant) (NC)
  • Montage par enfichage facile optimisé par adaptateur de vanne
  • Temps de réaction courts améliorant le comportement de régulation



Données techniques

Tension d’alimentation: 24 V ou 230 V
Puissance absorbée: 1,2 W
Indice de protection / classe de protection: IP 54
Course: 3,5 mm
Force d’actionnement: 90 N
Ligne de raccordement: 4 x 0,75 mm²
Longueur du câble: 2 m
Coloris du boîtier: coloration homogène, couleur de l’affichage de fonction ou du capuchon de fonction adaptée au corporate design ou au design du produit.
Dimensions (mm) H/L/P: 50,2 / 36 / 58,95
Adaptateur de vanne: Aadaptation sur demande
