OEM Antrieb 5: Smart Valve Drive

Die perfekte Lösung für Ventile mit besonderen Abständen.

OEM Antrieb 5: Smart Valve Drive

Klein aber Smart

Vornehmliches Einsatzgebiet unseres kleinsten thermoelektrischen Stellantriebs mit seiner Baubreite von nur 35 mm ist die energieeffiziente Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation. Die Ansteuerung des Smart Valve Drive erfolgt durch einen Raumtemperaturregler mit Zwei-Punkt-Ausgang oder Pulsweiten-Modulation.

Broschüre

Wenn es mal eng wird

Die perfekte Lösung für besondere Ventile

Besondere Ventilabstände erfordern besondere Lösungen. Die schmale Bauform unserers kleinen Smart Valve Drive ist besonders für Heizkreisverteiler mit einem reduzierten Ventilabstand von 40 mm geeignet.

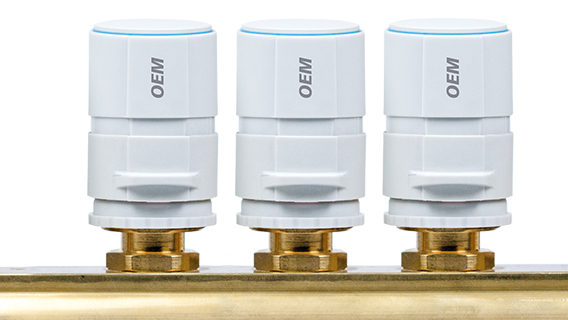

OEM Smart Valve Drive auf Heizkreisverteiler mit geringem Ventilabstand
OEM Antrieb 5: Smart Valve Drive

Produkt-Highlights

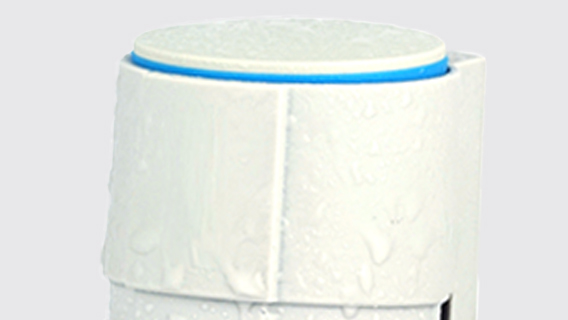

OEM Smart Valve Drive mit Wassertropfen (IP54)

IP 54

  • Patentiertes Dichtungsverfahren
  • 100% Wasserschutz
  • alle spannungsführenden Bauteile sind wassergeschützt

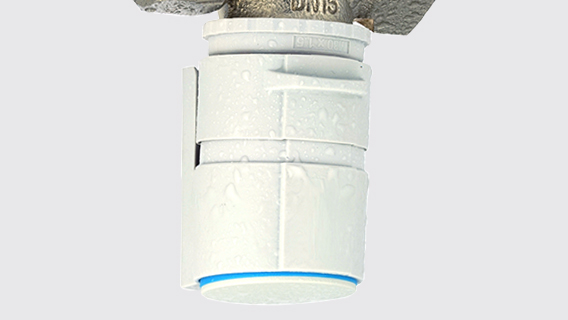

OEM Smart Valve Drive in Überkopf-Montageposition

360° Montage

  • Patentierte Dichtungsverfahren gewährleistet in allen Montagelagen Wasserschutz
  • In jeder Lage voll funktionsfähig

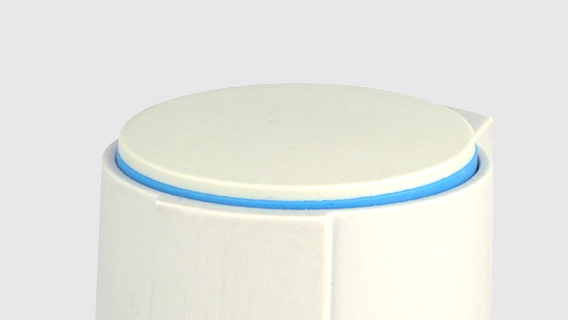

Darstellung der Rundumanzeige des OEM Smart Valve Drive

Funktionsanzeige

  • Ständige Funktionskontrolle
  • Rundum gut sichtbar
  • die Rundumfunktions-Anzeige signalisiert die korrekte Anpassung
OEM Antrieb 5: Smart Valve Drive

Typen-Übersicht

Produktbeschreibung

Der Smart Valve Drive ist ideal geeignet zur Anwendung im Bereich der Heizungs-, Lüftungs- und Klimatechnik. Mit seiner kompakten Bauform und seinen geringen Maßen ist er speziell für den Einsatz an Standorten geeignet, an denen wenig Platz zur Verfügung steht. Er ist perfekt für die Montage auf Heizkreisverteilern mit Ventilabständen < 40 mm.

Vornehmliches Einsatzgebiet ist die energieeffiziente Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation.

Technische Infos

Produktbild OEM Smart Valve Drive

Merkmale

  • Baubreite des Antriebs 37 mm
  • Ausführung in stromlos-zu (NC)
  • Nur 1,2 Watt Leistungsaufnahme
  • Einfache, optimierte Steckmontage über Ventiladapter
  • Kurze Ansprechzeiten und dadurch verbessertes Regelverhalten

Technische Daten

Betriebsspannung: 24 V oder 230 V
Leistungsaufnahme: 1,2 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 3,5 mm
Stellkraft: 90 N
Anschlussleitung: 2 x 0,75 mm²
Leitungslänge: 1m, 2 m, 3 m, 5 m
Farbe Gehäuse: homogene Einfärbung, Farbe Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 47,5 / 36 / 48,85
Ventiladapter: Anpassung auf Anfrage

Produktbeschreibung

Der Smart Valve Drive mit Endschalter ist Ideal geeignet zur Anwendung im Bereich der Heizungs-, Lüftungs- und Klimatechnik. Mit seinen kompakte Bauform und geringen Maßen ist er speziell für den Einsatz an Standorten geeignet, an denen wenig Platz zur Verfügung steht. Er ist perfekt für die Montage auf Heizkreisverteilern mit Ventilabständen ab 40 mm.

Durch den integrierten Mikroschalter mit potentialfreiem Kontakt ist es möglich, eine Pumpen- oder Lüftersteuerung direkt zu schalten.

Technische Infos

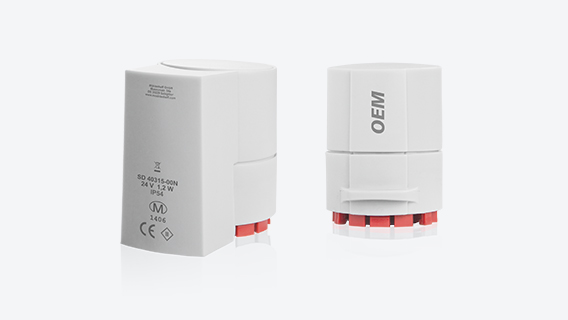

Produktbild OEM Smart Valve Drive

Merkmale

  • Integrierter Mikroschalter mit potentialfreiem Kontakt
  • Baubreite des Antriebs 37 mm
  • Ausführung in stromlos-zu (NC)
  • Einfache, optimierte Steckmontage über Ventiladapter
  • Kurze Ansprechzeiten und dadurch verbessertes Regelverhalten



Technische Daten

Betriebsspannung: 24 V oder 230 V
Leistungsaufnahme: 1,2 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 3,5 mm
Stellkraft: 90 N
Anschlussleitung: 4 x 0,75 mm²
Leitungslänge: 2 m
Farbe Gehäuse: homogene Einfärbung, Farbe Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 50,2 / 36 / 58,95
Ventiladapter: Anpassung auf Anfrage
