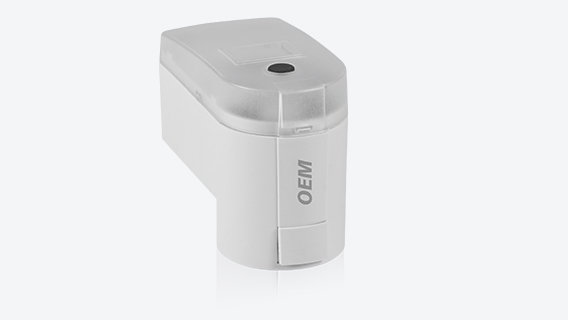

Servomoteur OEM 5 : servomoteur mécanique

Un réducteur parfaitement adapté avec un robuste moteur pas-à-pas haut de gamme garantit un fonctionnement silencieux avec une qualité de réglage maximale.

Servomoteur OEM 5 : servomoteur mécanique

Innovant, puissant, fiable

Avec le servomoteur mécanique, nous proposons un actionneur motorisé pour les applications avec de petites vannes qui nécessitent une course plus élevée, une force d’actionnement plus élevée et/ou un mécanisme d’actionnement indépendant au niveau thermique.

Avec une force d’actionnement allant jusqu’à 200 N et une course de 8,5 mm, le servomoteur mécanique est convaincant à tous points de vue et en même temps le plus silencieux de sa catégorie. Le champ principal d’application est la régulation économe en énergie de vannes dans les domaines de la technique du bâtiment, de la domotique et des applications industrielles. Cet actionneur motorisé est disponible départ usine dans de nombreuses variantes configurables.

Brochure

Du côté de la sécurité

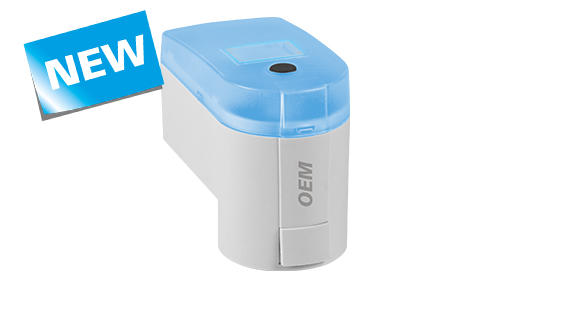

NOUVEAU : avec fonction failsafe (tolérance aux pannes)

À partir de 2019, notre gamme sera complétée par le servomoteur mécanique failsafe. En cas de panne de courant, le servomoteur se met en position de repos grâce à un stockage d’énergie interne pour permettre un redémarrage ciblé du système.

Brochure

Servomoteur OEM 5 : servomoteur mécanique

Points forts du produit

IP 54

  • Procédé d’étanchéification breveté
  • Protection à 100 % contre l’eau
  • Tous les composants sous tension sont protégés contre l’eau

Montage sur 360˚

  • Protection garantie contre l’eau dans toutes les positions de montage
  • Entièrement fonctionnel dans n’importe quelle position

Câble de raccordement enfichable

  • Conforme à la norme EN 60730-2-14
  • Sans halogène
  • Préconfectionné sur demande

Écran fonctionnel

  • Écran LCD avec affichage en alternance de : position du servomoteur, tension de commande appliquée, affichage d’état, course
  • Rétroéclairage en option

Extrêmement silencieux

  • Fonctionnement particulièrement silencieux
  • Sans entretien

Protection contre le démontage

  • Bouton de verrouillage amovible empêchant tout démontage non autorisé du servomoteur
Servomoteur OEM 5 : servomoteur mécanique

Aperçu des types

Description du produit

Servomoteur électromécanique pour l’ouverture et la fermeture de vannes pour les systèmes de chauffage et de refroidissement.

L’activation se fait par un thermostat d’ambiance approprié. Le servomoteur dispose d’une LED pour la signalisation de fonction ainsi que d’un réglage manuel de la vanne.

Le champ principal d’application est la régulation économe en énergie de vannes dans les domaines de la technique du bâtiment, de la domotique et des applications industrielles.

Informations techniques

Caractéristiques

  • Temps de réglage : 15 s/mm, 30 s/mm
  • Faible consommation
  • Signalisation de fonction par LED
  • Réducteur autobloquant (sans courant) dans toutes les positions de réglage
  • Arrêt en fonction du temps en cas de surcharge ou d’atteinte de la fin de course ou de la position de fermeture
  • Réglage manuel de la vanne
  • Couvercle de boîtier transparent
  • Montage par enfichage facile optimisé par adaptateur de vanne
  • Protection à 100% brevetée en cas de vannes non étanches

Données techniques

Tension d’alimentation: 24 V ou 230 V
Puissance d’exploitation: 2,6 VA/ 1,4 W/ 3,5 VA
Indice de protection / classe de protection: IP 54
Course: 8,5 mm
Force d’actionnement: 100 N, 125 N, 150 N, 200 N
Anschlussleitung: 3x 0,22 mm² / 3x 0,75 mm²
Ligne de raccordement: 2 m, 3 m, 5 m (longueurs spéciales < 20 m )
Impression sur le boîtier: Impression de la marque de fabrique (p. ex. le logo) et de la désignation de type individuelle
Dimensions (mm) H/L/P: 65 / 45 / 90
Adaptateur de vanne: Disponible pour presque toutes les vannes

Description du produit

Servomoteur électromécanique pour l’ouverture et la fermeture de vannes pour les systèmes de chauffage et de refroidissement.

L’activation se fait par un signal de commande de 0 à 10 VCC via un système DDC central ou un thermostat d’ambiance. Le servomoteur dispose en option d’un écran LCD rétroéclairé affichant la position de réglage courante, la tension de commande et les modes de fonctionnement (ouverture / fermeture) ainsi que la sortie des codes d’erreur, une LED pour la signalisation de fonction et un réglage manuel de la vanne. Le couvercle du boîtier est transparent.

Le champ principal d’application est la régulation économe en énergie de vannes dans les domaines de la technique du bâtiment, de la domotique et des applications industrielles.

Informations techniques

Caractéristiques

  • Temps de réglage : 15 s/mm, 30 s/mm
  • Faible consommation
  • Entrée de commande pour 0 à 10 V et modulation de largeur d’impulsion (PWM)
  • Signalisation de fonction sur écran LCD et par LED
  • Réducteur autobloquant (sans courant) dans toutes les positions de réglage
  • Arrêt en fonction du temps en cas de surcharge ou d’atteinte de la fin de course ou de la position de fermeture
  • Réglage manuel de vanne
  • Câble de raccordement enfichable compatible avec les servomoteurs thermiques A5 : 0–10 V
  • Avec câble de raccordement enfichable et protection contre le démontage
  • Avec caractéristique de vanne spécifique au client (en option)

Données techniques

Tension d’alimentation: 24 V AC/DC
Puissance d’exploitation: 2,6 VA/ 1,4 W
Indice de protection / classe de protection: IP 54
Course: 8,5 mm
Force d’actionnement: 100 N, 125 N, 150 N, 200 N
Ligne de raccordement: 3 x 0,22 mm²
Longueur du câble: 2 m, 3 m, 5 m (longueurs spéciales < 20 m)
Impression sur le boîtier: Impression de la marque de fabrique (p. ex. le logo) et de la désignation de type individuelle
Dimensions (mm) H/L/P: 65 / 45 / 90
Adaptateur de vanne: Disponible pour presque toutes les vannes

Description du produit

Servomoteur électromécanique pour l’ouverture et la fermeture de vannes pour les systèmes de chauffage et de refroidissement.

L’activation se fait par un signal de commande de 0 à 10 VCC via un système DDC central ou un thermostat d’ambiance. Le servomoteur dispose en option d’un écran LCD rétroéclairé affichant la position de réglage courante, la tension de commande et les modes de fonctionnement (ouverture / fermeture) ainsi que la sortie des codes d’erreur, une LED pour la signalisation de fonction et un réglage manuel de la vanne. Le couvercle du boîtier est transparent.

Le champ principal d’application est la régulation économe en énergie de vannes dans les domaines de la technique du bâtiment, de la domotique et des applications industrielles.

Informations techniques

Caractéristiques

  • Temps de réglage : 15 s/mm, 30 s/mm
  • Course : 2 mm à 8,5 mm
  • Voie de retour 0–10 V
  • Faible consommation
  • Entrée de commande pour 0 à 10 V et modulation de largeur d’impulsion (PWM)
  • Signalisation de fonction sur écran LCD et par LED
  • Réducteur autobloquant (sans courant) dans toutes les positions de réglage
  • Arrêt en fonction du temps en cas de surcharge ou d’atteinte de la fin de course ou de la position de fermeture
  • Réglage manuel de vanne
  • Câble de raccordement enfichable compatible avec les servomoteurs thermiques A5 : 0–10 V
  • Avec câble de raccordement enfichable et protection contre le démontage
  • Avec caractéristique de vanne spécifique au client (en option)

Données techniques

Tension d’alimentation: 24 V AC/DC
Puissance d’exploitation: 2,6 VA/1,4 W
Indice de protection / classe de protection: IP 54
Course: 8,5 mm
Force d’actionnement: 100 N, 125 N, 150 N, 200 N
Ligne de raccordement: 4 x 0,22 mm²
Longueur du câble: 2 m, 3 m, 5 m (longueurs spéciales < 20 m)
Impression sur le boîtier: Impression de la marque de fabrique (p. ex. le logo) et de la désignation de type individuelle
Dimensions (mm) H/L/P: 65 / 45 / 90
Adaptateur de vanne: Disponible pour presque toutes les vannes

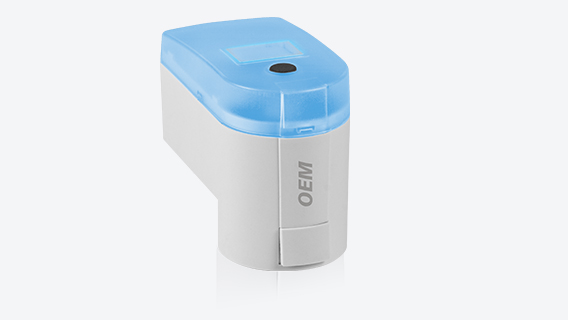

Description du produit

Servomoteur électromécanique pour l’ouverture et la fermeture de vannes pour les systèmes de chauffage et de refroidissement.

Le servomoteur est équipé d’une fonction failsafe (tolérance aux pannes). En cas de coupure d’alimentation, le servomoteur déploie l’obturateur de la vanne. Le servomoteur est alimenté à partir d’un stockage d’énergie rechargeable. L’activation du servomoteur mécanique : 24 V 3 points est réalisée via un régulateur avec sortie de régulation à 2 ou 3 points, par ex. un thermostat d’ambiance ou un système de gestion technique du bâtiment. Le servomoteur dispose d’une LED pour la signalisation de fonction et d’un réglage manuel de la vanne, qui peut être utilisé p. ex. pour la maintenance ou le montage.

Le champ principal d’application est la régulation économe en énergie de vannes à eau dans le domaine de la technique du bâtiment et de la domotique.

Informations techniques

Caractéristiques

  • Temps de réglage : 15 s/mm, 30 s/mm
  • Stockage d’énergie interne pour la fonction failsafe (tolérance aux pannes). Positionnement en cas de coupure de la tension d’alimentation
  • Convient au fonctionnement en CA et CC
  • Temps de réponse très courts
  • Réducteur autobloquant (sans courant) dans toutes les positions de réglage
  • Arrêt en fonction du temps en cas de surcharge ou d’atteinte de la fin de course ou de la position de fermeture
  • Câble de raccordement enfichable et protection contre le démontage



Données techniques

Tension d’alimentation: 24 V AC/DC
Puissance d’exploitation: 2,8 VA/1,6 W
Indice de protection / classe de protection: IP 54
Course: 8,5 mm
Stellkraft: 125 N, 200 N
Force d’actionnement: 4 x 0,22 mm²
Longueur du câble: 2 m, 3 m, 5 m ((longueurs spéciales < 20 m)
Impression sur le boîtier: Impression de la marque de fabrique (p. ex. le logo) et de la désignation de type individuelle
Dimensions (mm) H/L/P: 65 / 45 / 90
Adaptateur de vanne: Disponible pour presque toutes les vannes

Description du produit

Servomoteur électromécanique pour l’ouverture et la fermeture de vannes pour les systèmes de chauffage et de refroidissement.

Le variateur est équipé en option d’une fonction failsafe (tolérance aux pannes). En cas de coupure d’alimentation, le servomoteur déploie l’obturateur de la vanne. Le servomoteur est alimenté à partir d’un stockage d’énergie rechargeable.

L’activation du servomoteur mécanique : 24 V proportionnel failsafe se fait par un signal de commande de 0 à 10 VCC via un système DDC central ou un thermostat d’ambiance. Le servomoteur dispose d’un afficheur à cristaux liquides pour indiquer la course actuelle et la tension de commande. Le servomoteur livré avec un câble de raccordement enfichable dispose d’un réglage manuel de la vanne qui peut être utilisé, p. ex., pour la maintenance ou le montage.

Une version avec signal de retour est disponible en option. Ce dernier informe le système DDC de la position actuelle de la vanne et de toute erreur ayant pu se produire.

Le champ principal d’application est la régulation économe en énergie de vannes à eau dans le domaine de la technique du bâtiment et de la domotique.

Informations techniques

Caractéristiques

  • Temps de réglage : 15 s/mm, 30 s/mm
  • Stockage d’énergie interne pour la fonction failsafe (tolérance aux pannes)
  • Sur demande, position de repos failsafe réglable en usine par incréments de 10%
  • En option, linéarisation des courbes caractéristiques
  • Résolution très fine dans le positionnement des vannes
  • Entrée de commande pour 0 – 10 V et modulation de largeur d’impulsion (PWM)
  • Temps de réponse très courts
  • En option : détection automatique de la course de vanne
  • En option : signal de retour pour l’évaluation de la position et de l’état via un système DDC
  • Câble de raccordement enfichable et protection contre le démontage par bouton de verrouillage amovible
  • Position failsafe réglable en usine



Données techniques

Tension d’alimentation: 24 V AC/DC
Puissance d’exploitation: 2,8 VA/1,6 W
Indice de protection / classe de protection: IP 54
Course: 8,5 mm
Force d’actionnement: 125 N, 200 N
Ligne de raccordement: 3 ou 4 x 0,22 mm²
Longueur du câble: 2 m, 3 m, 5 m (longueurs spéciales < 20 m)
Impression sur le boîtier: Impression de la marque de fabrique (p. ex. le logo) et de la désignation de type individuelle
Dimensions (mm) H/L/P: 65 / 45 / 90
Adaptateur de vanne: Disponible pour presque toutes les vannes
