OEM Antrieb 6: Motoric Valve Drive

Hohe Präzision, Anpassungsfähigkeit und Energieeffizienz, kombiniert mit robustem Schutz (IP54) und der intelligenten NFC-Steuerung via App.

OEM Antrieb 6: Motoric Valve Drive

Robust, zuverlässig, leistungsstark

Der motorische Stellantrieb OEM Motoric Valve Drive 6 eignet sich für Kleinventile, die einen hohen Stellweg, höhere Stellkraft und thermisch unabhängige Stellmechanik benötigen. Wichtige Features wie das Ventiladaptersystem, die steckbare Leitung und IP54 für 360°-Montagelagen wurden vom Vorgängermodell übernommen.

Der OEM Motoric Valve Drive 6 bietet für jede Anwendung die passende Lösung – ob als stetiger 0-10V- oder Modbus RTU-Antrieb, als 3-Punkt-Antrieb oder in der Failsafe-Variante.

Broschüre

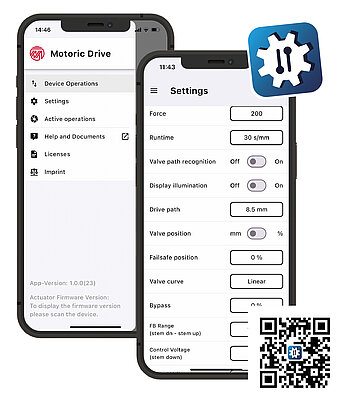

Intelligente Steuerung per NFC

NEU: Mit zugehöriger Motoric Drive App

Durch die neue App mit NFC-Funktionalität kann der motorische Antrieb flexibel per iOS- oder Android-Gerät konfiguriert und bedient werden. Über die App kann das Setting vom Antrieb komfortabel und sicher ausgelesen und übertragen werden. Für maximale Effizienz können die Antriebseigenschaften zudem individuell per App auf die vorherrschenden Anlagenbedürfnisse in allen Projektphasen angepasst werden.

Broschüre

Effizient, flexibel und leistungsstark

• Betriebsspannung: 24 V AC/DC
• Ansteuerung über 0-10V-Signal oder Pulsweitenmodulation (PWM)
• Stufenlose und präzise Ventilpositionierung

Schnelle und zuverlässige Regelung

• Sehr kurze, thermisch unabhängige Ansprechzeiten für verbessertes Regelverhalten
• Ventilwegerkennung

Optionale Funktionen für Ihre Bedürfnisse

• Anpassung an kundenspezifische Ventilkennlinie
• 0-10 V-Rückkanal zur Positions- und Statusauswertung (MPO, MPOF)

OEM Antrieb 6: Motoric Valve Drive

Produkt-Highlights

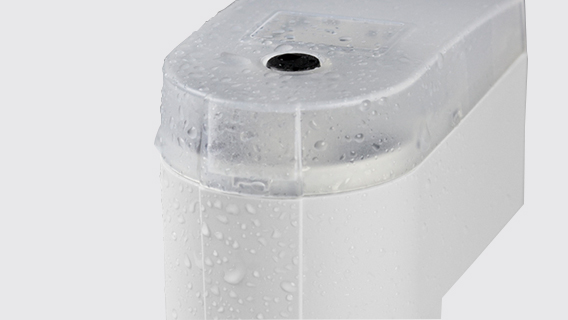

OEM Motoric Valve Drive mit Wassertropfen auf dem Gehäuse IP54

IP 54

  • Patentiertes Dichtungsverfahren
  • 100% Wasserschutz
  • Alle spannungsführenden Bauteile sind wassergeschützt

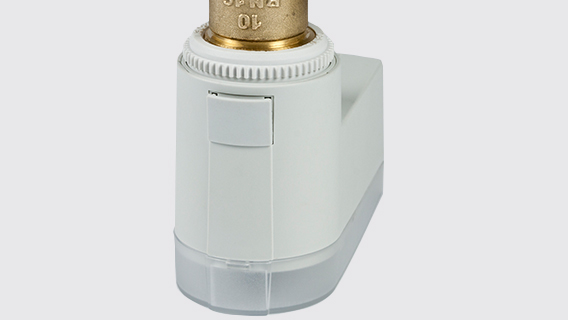

OEM Motoric Valve Drive in Überkopf-Montageposition

360° Montage

  • Gewährleistet in allen Montagelagen Wasserschutz
  • In jeder Lage voll funktionsfähig

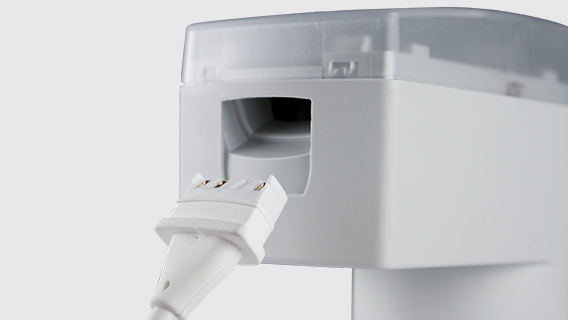

Produktbild OEM Motoric Valve Drive mit Anschlussstecker

Steckbare Anschlussleitung

  • Normgerecht nach EN 60730-2-14
  • Halogenfrei
  • Auf Wunsch konfektioniert

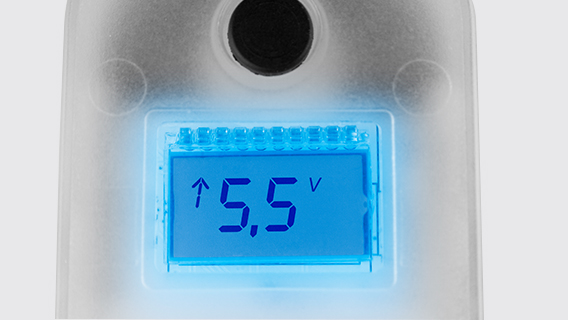

Display des OEM Motoric Valve Drive

Funktionales Display

  • LC-Display mit wechselnder Anzeige: Antriebsposition, anliegende Steuerspannung, Statusanzeige, Stellweg
  • Optional mit Hintergrund­beleuchtung

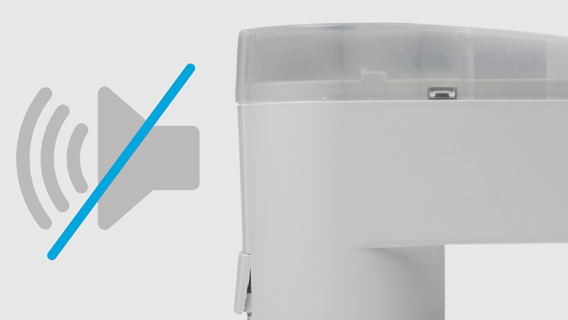

Collage zur leisen Funktionsweise des OEM Motoric Valve Drive

Extrem leise

  • Besonders geräuscharmer Lauf
  • Wartungsfrei

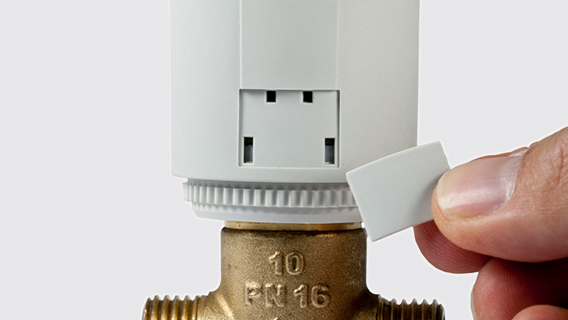

OEM Motoric Valve Drive Demontageschutz

Demontageschutz

  • Abnehmbare Verriegelungstaste verhindert unbefugte Demontage des Antriebs
OEM Antrieb 6: Motoric Valve Drive

Typen-Übersicht

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Die Ansteuerung erfolgt über einen entsprechenden Raumthermostat. Der Stellantrieb verfügt über eine LED zur Funktionssignalisierung sowie eine manuelle Ventileinstellung.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von wasserführenden Ventilen im Bereich der Haustechnik und Gebäudeautomation.

Motoric Valve Drive 6 by Möhlenhoff

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Geringe Leistungsaufnahme
  • Funktionssignalisierung über LCD (stetig) und LED (3-Punkt)
  • Selbsthemmendes Getriebe (stromlos) in allen Stellpositionen
  • Neue Ventilwegerkennung durch integrierte Sensorik
  • Manuelle Verstellung
  • Transparenter Gehäusedeckel
  • Einfache, optimierte Steckmontage über Ventiladapter
  • Feuchtigkeitsschutz bei undichten Ventilen (IP 54)
  • Ausgestattet mit NFC-Chip, konfigurierbar per App (iOS oder Android)

Technische Daten

Betriebsspannung: 24 V
Betriebsleistung: 2,0 VA/ 1,0 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 8,5 mm
Stellkraft: 100 N, 125 N, 150 N, 200 N
Anschlussleitung: 4x 0,22 mm² / 3x 0,22 mm²
Leitungslänge: 1 m (Sonderlängen < 20 m auf Anfrage)
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Kleinventile lieferbar

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Die Ansteuerung erfolgt per 0–10 V DC-Steuersignal über eine zentrale DDC-Anlage oder einen Raumtemperaturregler. Der Stellantrieb verfügt optional über ein hinterleuchtetes LC Display zur Anzeige des aktuellen Stellweges, der Steuerspannung und Betriebsmodi (Öffnen/Schließen) sowie Ausgabe von Fehlercodes.

Die Failsafe-Variante überzeugt durch einen internen Energiespeicher, der den Antrieb bei Ausfall der Versorgungsspannung in eine vorher definierte Failsafe Position fährt. Diese Position ist ebenfalls in der Motoric Drive App konfigurierbar. Durch den eingesetzten internen Industrie-Akku wird die Einschaltstromaufnahme begrenzt und die Lebensdauer des Antriebs erhöht.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von wasserführenden Ventilen im Bereich der Haustechnik und Gebäudeautomation.

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Geringe Leistungsaufnahme
  • Steuereingang für 0–10 V und Pulsweitenmodulation (PWM)
  • Funktionssignalisierung über LC-Display und LED
  • Selbsthemmendes Getriebe (stromlos) in allen Stellpositionen
  • Neue Ventilwegerkennung durch integrierte Sensorik
  • Auf Wunsch: Failsafe-Parkposition in 10% Schritten werksseitig einstellbar
  • Manuelle Verstellung
  • mit steckbarer Anschlussleitung und Demontageschutz
  • mit kundenspezifischer Ventilkennlinie (optional)
  • Ausgestattet mit NFC-Chip, konfigurierbar per App (iOS oder Android)

Technische Daten

Betriebsspannung: 24 V a.c./d.c.
Betriebsleistung: 2,1 VA/ 1,1 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 8,5 mm
Stellkraft: 100 N, 125 N, 150 N, 200 N
Anschlussleitung: 4 x 0,22 mm²
Leitungslänge: 1 m (Sonderlängen < 20 m auf Anfrage)
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Kleinventile lieferbar

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Die Ansteuerung erfolgt über ein Modbus RTU-Protokoll. Der Stellantrieb verfügt über ein LC-Display zur Anzeige des aktuellen Stellweges, der Betriebsmodi (Öffnen/Schließen) sowie Ausgabe von Fehlercodes. Der mit steckbarer Anschlussleitung ausgelieferte Stellantrieb verfügt über eine manuelle Ventilverstellung, die z. B. für die Wartung oder zur Montage genutzt werden kann.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von Ventilen im Bereich der Haustechnik und Gebäudeautomation.

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Stellweg: 2 mm bis 8,5 mm
  • Betriebsspannung 24 V, geeignet für a.c. und d.c.
  • Ansteuerung über Modbus RTU Protokoll via RS485
  • Geringe Leistungsaufnahme
  • Funktionssignalisierung über LC-Display und LED
  • Selbsthemmendes Getriebe (stromlos) in allen Stellpositionen
  • Manuelle Verstellung
  • mit steckbarer Anschlussleitung und Demontageschutz
  • mit kundenspezifischer Ventilkennlinie (optional)
  • Ausgestattet mit NFC-Chip und dadurch konfigurierbar über Smartphone-App (iOS oder Android)

Technische Daten

Betriebsspannung: 24 V a.c./d.c.
Betriebsleistung: 2,0 VA/1,0 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 2mm bis 8,5 mm
Stellkraft: 100 N, 125 N, 150 N, 200 N
Anschlussleitung: 4 x 0,22 mm²
Leitungslänge: 1 m (Sonderlängen < 20 m auf Anfrage)
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Kleinventile lieferbar
