OEM Antrieb 5: Standard

Der Klassiker für die Flächentemperierung - Sparsam, kompakt und vielseitig.

OEM Antrieb 5: Standard

Der Quantensprung in der Antriebstechnik

In der 5. Generation unseres OEM Antriebs steckt die gesamte Möhlenhoff-Erfahrung aus zwei Jahrzehnten. Unser Klassiker unter den thermoelektrischen Stellantrieben ist verfügbar als Standard, Stecker- und Endschalterversion für verschiedene Betriebsspannungen, Stellwege sowie als NC oder NO Version.

Broschüre

OEM Antrieb 5: Standard

Produkt-Highlights

OEM Antrieb 5 mit Wassertropfen (IP54)

IP 54

  • Patentiertes Dichtungsverfahren
  • 100% Wasserschutz
  • Alle spannungsführenden Bauteile sind wassergeschützt
Anzeige des Stellwegs mit farbiger Hubkappe

Stellweg-Varianten

  • Erhältlich als 4, 5, und 6,5 mm Variante
  • Als einziger Hersteller garantieren wir den Stellweg, ausgelegt auf 10 Jahre
  • Präzision „Made in Germany“
Darstellung der Rundumanzeige des OEM Antriebs

Funktionsanzeige

  • Ständige Funktionskontrolle
  • Rundum gut sichtbar
  • Die Funktionsanzeige signalisiert die korrekte Anpassung
OEM Antrieb 5 in Überkopf-Montageposition

360° Montagelage

  • Patentiertes Dichtungsverfahren gewährleistet in allen Montagelagen Wasserschutz
  • In jeder Lage voll funktionsfähig
Produktbild der Varianten des OEM Antrieb 5

Typenvielfalt

  • Weltweit führendes Produktangebot
  • Einzigartiges Produktportfolio
  • Modularer Aufbau für kundenspezifische Produkte
Aschlussstecker für OEM Antrieb 5 und OEM Antrieb 5 DDC

Steckbare Anschlussleitung

  • Fest oder steckbar
  • Normgerecht nach EN 60730-2-14
  • Halogenfrei
  • Auf Wunsch konfektioniert
OEM Antrieb 5: Standard

Typen-Übersicht

Produktbeschreibung

Thermoelektrischer Stellantrieb zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz und Flächenkühlsystemen. Vornehmliches Einsatzgebiet ist die energieeffiziente Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation.

Technische Infos

Produktbild des OEM Antrieb 5 Standard

Merkmale

  • Einheitliches Produktdesign für alle Typen
  • Ventiladaptersystem – deckt 99% aller Ventile am Markt ab
  • Überspannungsschutzgarantie
  • Ausrichthilfe auf Ventil
  • „First Open“-Funktion
  • Anpassungskontrolle
  • Ausführung in stromlos-zu (NC) oder stromlos-auf (NO)
  • Einfache Steckmontage
  • NC: Anpassungskontrolle auf das Ventil
  • Kompakte Bauform, geringe Abmessungen
  • Hohe Funktionssicherheit und Lebenserwartung
  • Festgebaute Anschlussleitung
  • Zertifiziert durch TÜV-SÜD

Technische Daten

Betriebsspannung: 12 V, 120 V, 24 V oder 230 V
Leistungsaufnahme: 1 W (6,5 mm = 1,2 W)
Schutzgrad/Schutzklasse: IP 54
Stellweg: 4 mm, 5 mm oder 6,5 mm
Stellkraft: 100 N, 125 N
Anschlussleitung: 2 x 0,75 mm²
Leitungslänge: 2 m, 3 m, 5 m (24 V: Sonderlängen < 20 m )
Farbe Gehäuse: homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 52,2 / 44,3 / 48,4
Installationshöhe (Standardadapter): 57,3 mm

Produktbeschreibung

Thermoelektrischer Stellantrieb zum Öffnen und Schließen von Kleinventilen und Ventilen an Heizkreisverteilern von Flächenheiz und Flächenkühlsystemen. Vornehmliches Einsatzgebiet ist die energieeffiziente Einzelraumregelung im Bereich der Haustechnik und Gebäudeautomation.

Technische Infos

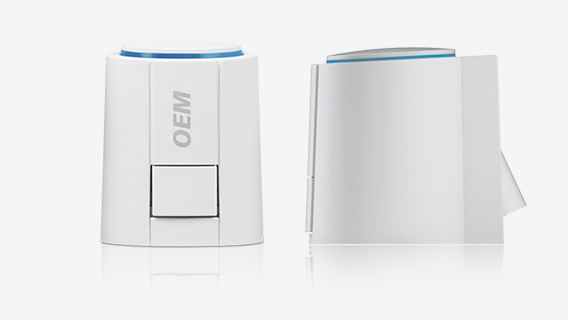

OEM Antrieb 5 für steckbare Anschlussleitung

Merkmale

  • Einheitliches Produktdesign für alle Typen
  • Ventiladaptersystem – deckt 99% aller Ventile am Markt ab
  • Überspannungsschutzgarantie
  • Ausrichthilfe auf Ventil
  • „First Open“-Funktion
  • Anpassungskontrolle
  • Ausführung in stromlos-zu (NC) oder stromlos-auf (NO)
  • Einfache Steckmontage
  • NC: Anpassungskontrolle auf das Ventil
  • Kompakte Bauform, geringe Abmessungen
  • Hohe Funktionssicherheit und Lebenserwartung
  • Steckbare Anschlussleitung
  • Zertifiziert durch TÜV-SÜD

Technische Daten

Betriebsspannung: 12 V, 120 V, 24 V oder 230 V
Leistungsaufnahme: 1 W (6,5 mm = 1,2 W)
Schutzgrad/Schutzklasse: IP 54
Stellweg: 4 mm, 5 mm oder 6,5 mm
Stellkraft: 100 N, 125 N
Anschlussleitung: 2 x 0,75 mm²
Leitungslänge: 2 m, 3 m, 5 m (24 V: Sonderlängen < 20 m )
Farbe Gehäuse: homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 52,2 / 44,3 / 48,4
Installationshöhe (Standardadapter): 57,3 mm

Produktbeschreibung

Thermoelektrischer Stellantrieb mit Endschalter ist ideal geeignet zur Anwendung im Bereich der Heizungs-, Lüftungs- und Klimatechnik. Durch den integrierten Mikroschalter mit potentialfreiem Kontakt ist es möglich, eine Pumpen- oder Lüftersteuerung direkt zu schalten.

Technische Infos

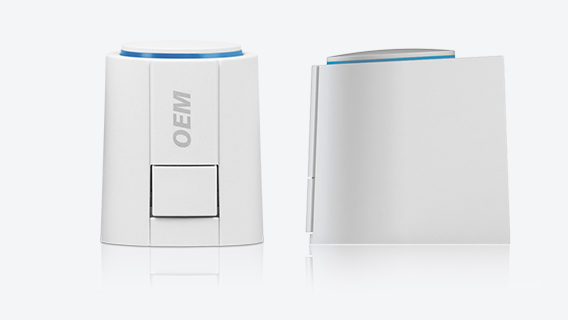

Produktbild des OEM Antrieb 5 mit Endschalter

Merkmale

  • Ausführung in stromlos-zu (NC)
  • 1 Watt Leistungsaufnahme
  • Einfache Steckmontage
  • 360° Montagelage
  • Patentierter 100%-Schutz bei undichten Ventilen
  • Ausrichthilfe auf dem Ventil
  • Kompakte Bauform, geringe Abmessungen
  • Rundum-Funktionsanzeige
  • Hohe Funktionssicherheit und Lebenserwartung
  • Festgebaute Anschlussleitung
  • Überspannungsschutzgarantie
  • Zertifiziert durch TÜV-SÜD

Technische Daten

Betriebsspannung: 24 V oder 230 V
Leistungsaufnahme: 1 W (6,5 mm = 1,2 W)
Schutzgrad/Schutzklasse: IP 54
Stellweg: 4 mm oder 5 mm
Stellkraft: 100 N
Anschlussleitung: 4 x 0,75 mm²
Leitungslänge: 2 m, PVC H05V2V2-F in Grau
Farbe Gehäuse: homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 52,2 / 44,3 / 56
Installationshöhe (Standardadapter): 57,3 mm
