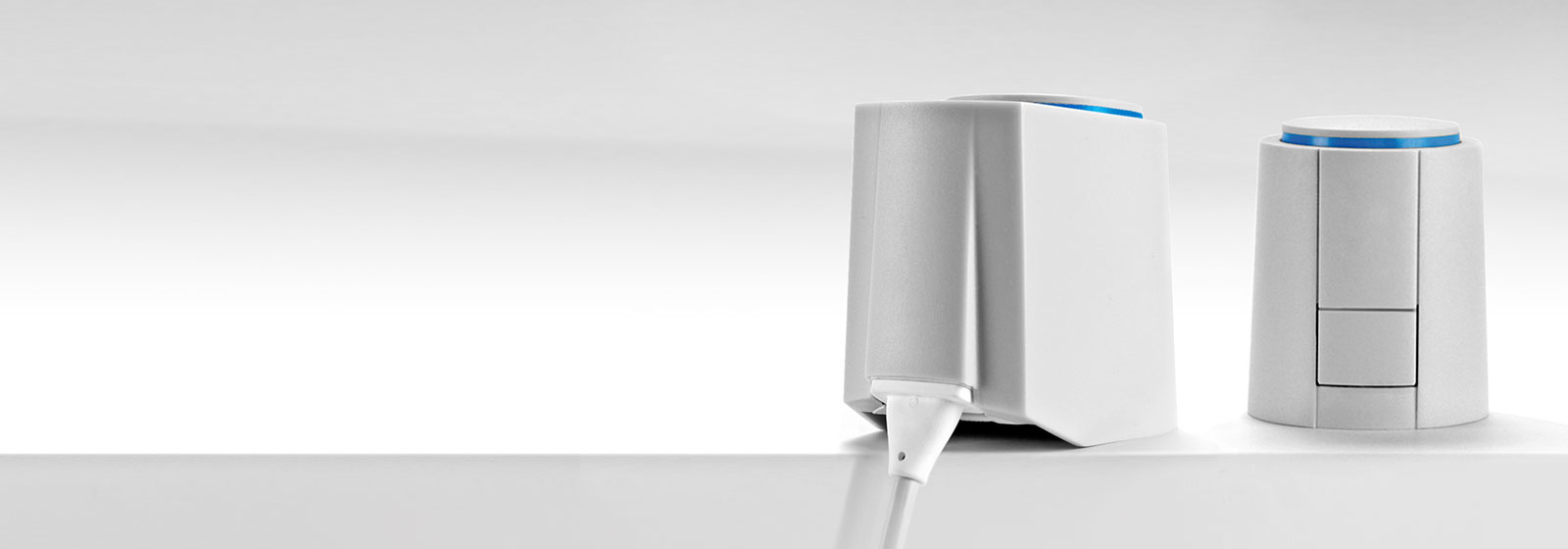

OEM Antrieb 5: DDC

Zukunftsweisende Features garantieren maximale Regelgüte in der Gebäudeleittechnik von morgen.

OEM Antrieb 5: DDC

Der High-Tech Stellantrieb für optimale Regelgüte

Als Spezialist für intelligente thermische Stellantriebe erfüllen wir durch neue Funktionalitäten und Varianten die speziellen Anforderungen der Gebäudeleittechnik – höchste Regelgüte, Energieeffizienz und einfache Systemwartung.

Neue Funktionen wie Ventilwegerkennung, NC/NO, Hinterlegung von Ventilkennlinien und Rückkanal stehen für verbesserte Regelgüte. Unsere speziellen Stellantriebe für die Gebäudeleittechnik verfügen über 0–10 V Technologie zur proportionalen Ansteuerung von Kleinventilen bis 6,5 mm Stellweg.

Broschüre

OEM Antrieb 5: DDC

Produkt-Highlights

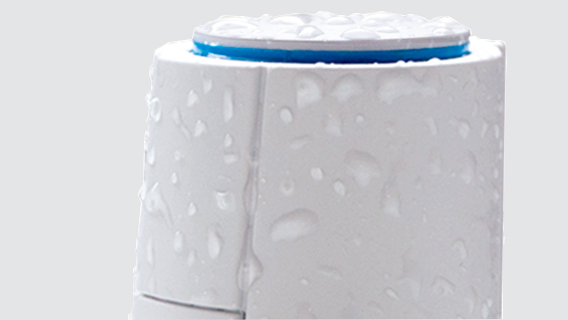

OEM Antrieb 5 mit Wassertropfen (IP54)

IP 54

  • Patentiertes Dichtungsverfahren
  • 100% Wasserschutz
  • Alle spannungsführenden Bauteile sind wassergeschützt

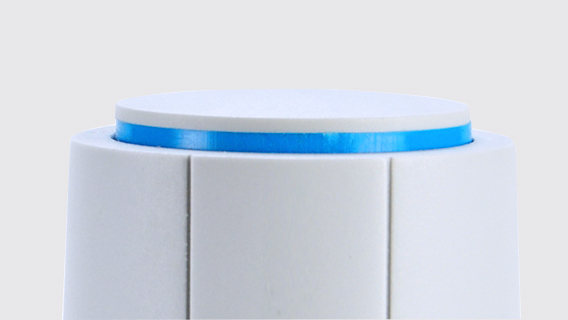

Anzeige des Stellwegs mit farbiger Hubkappe

Stellweg

  • Erhältlich als 4, 5, und 6,5 mm Variante
  • Als einziger Hersteller garantieren wir den Stellweg, ausgelegt auf 10 Jahre
  • Präzision Made in Germany

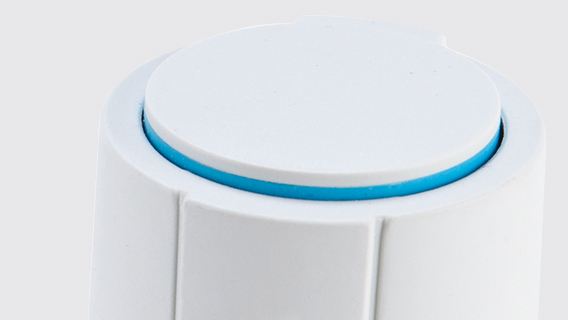

Darstellung der Rundumanzeige des OEM Antriebs

Funktionsanzeige

  • Ständige Funktionskontrolle
  • Rundum gut sichtbar
  • die Funktionsanzeige signalisiert die korrekte Anpassung

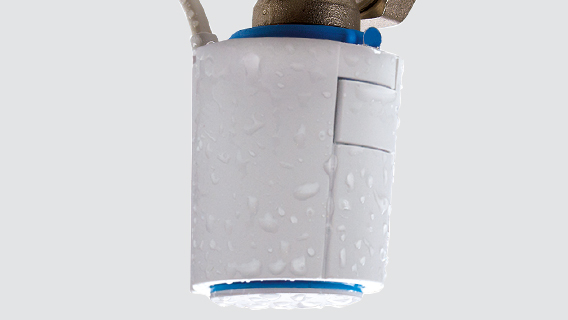

OEM Antrieb 5 in Überkopf-Montageposition

360° Montage

  • Patentierte Dichtungsverfahren gewährleistet in allen Montagelagen Wasserschutz
  • In jeder Lage voll funktionsfähig

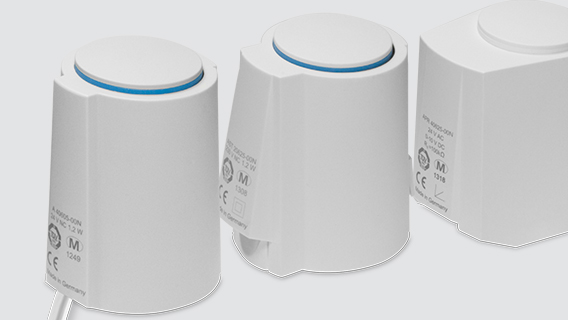

Produktbild der Varianten des OEM Antrieb 5

Typenvielfalt

  • Weltweit führendes Produktangebot
  • Einzigartiges Produktportfolio
  • Modularer Aufbau für kundenspezifische Produkte

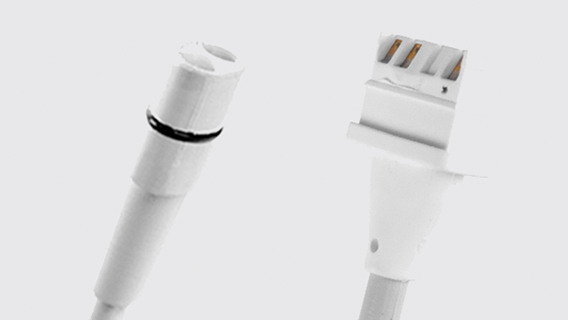

Aschlussstecker für OEM Antrieb 5 und OEM Antrieb 5 DDC

Steckbare Anschlussleitung

  • Normgerecht nach EN 60730-2-14
  • Halogenfrei – zur Erfüllung von Brandschutz- und Umweltauflagen
  • Auf Wunsch konfektioniert
OEM Antrieb5: DDC

Typen-Übersicht

Produktbeschreibung

APR: Antrieb 5 Proportional

Stetiger, thermoelektrischer Stellantrieb für Heiz- und Kühlanwendungen. Die Ansteuerung des Antriebes erfolgt per 0–10 V DC-Signal von einer zentralen DDC-Anlage oder einem Raumtemperaturregler.

Technische Infos

Produktbild des OEM Antrieb 5 DDC

Merkmale

  • Ausführungen in stromlos-zu (NC)
  • Ansteuerung mit einem 0–10 V DC-Signal
  • Kurze Ansprechzeiten und dadurch verbessertes Regelverhalten
  • Schließpunktkontrolle mit Anpassung im laufenden Betrieb
  • Vollständige Kompatibilität zum Ventiladaptersystem
  • TÜV und NRTL zertifizier



Technische Daten

Betriebsspannung: 24 V AC (DC optional)
Leistungsaufnahme: 1 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 4 mm, 5 mm oder 6,5 mm
Stellkraft: 100 N, 125 N
Anschlussleitung: 3 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Farbe Gehäuse: homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 53,0 / 44,3 / 61,5
Installationshöhe (Standardadapter): 58,1 mm

Produktbeschreibung

APV: Antrieb 5 Proportional mit Ventilwegerkennung

Die integrierte Ventilwegerkennung ermittelt automatisch den Ventilweg. Dadurch ist eine optimale Nutzung des aktiven Steuerspannungsbereichs möglich.

Technische Infos

Produktbild des OEM Antrieb 5 DDC

Merkmale

  • Ausführungen in stromlos-zu (NC) und in stromlos-auf (NO)
  • Ansteuerung mit einem 0–10 V DC-Signal
  • Kurze Ansprechzeiten und dadurch verbessertes Regelverhalten
  • Ventilwegkontrolle mit Anpassung im laufenden Betrieb
  • Vollständige Kompatibilität zum Ventiladaptersystem
  • TÜV und NRTL zertifiziert

Technische Daten

Betriebsspannung: 24 V AC (DC optional)
Leistungsaufnahme: 1 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 4 mm, 5 mm oder 6,5 mm
Stellkraft: 100 N, 125 N
Anschlussleitung: 3 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Farbe Gehäuse: homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 53,0 / 44,3 / 61,5
Installationshöhe (Standardadapter): 58,1 mm

Produktbeschreibung

APP: Antrieb 5 Puls-Proportional

Durch das spezielle Regelverhalten des OEM Antrieb 5: Puls-Proportional ist ein problemloser Parallelbetrieb von mehreren Antrieben, unabhängig von der Ventilcharakteristik möglich.

Technische Infos

Produktbild des OEM Antrieb 5 DDC

Merkmale

  • Ansteuerung mit einem 0–10 V DC-Signal
  • Kurze Ansprechzeiten und dadurch verbessertes Regel verhalten
  • Schließpunktkontrolle mit Anpassung im laufenden Betrieb
  • Einfache Steckmontage
  • Ausrichthilfe auf dem Ventil
  • Kompakte Bauform, geringe Abmessungen
  • Zertifiziert durch TÜV-SÜD

Technische Daten

Betriebsspannung: 24 V
Leistungsaufnahme: 1 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 4 mm, 5 mm oder 6,5 mm
Stellkraft: 100 N, 125 N
Anschlussleitung: 3 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Farbe Gehäuse: homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 53,0 / 44,3 / 61,5
Installationshöhe (Standardadapter): 58,1 mm

Produktbeschreibung

APO: Antrieb 5 Proportional mit feedback

Die Ansteuerung des Antriebes erfolgt mit einem 0–10 V DC-Signal von einer zentralen DDC-Anlage oder einem Raumtemperaturregler. Der Antrieb verfügt über einen Rückkanal zur Ausgabe eines 0–10 V-Signals. Dieses gibt der DDC-Anlage Aufschluss über die aktuelle Ventilposition sowie eventuell auftretende Fehler.

Die integrierte Ventilwegerkennung ermittelt automatisch den Ventilweg. Dadurch ist eine optimale Nutzung des aktiven Steuerspannungsbereichs möglich.

Durch das spezielle Regelverhalten des OEM Antrieb 5: Puls-Proportional ist ein problemloser Parallelbetrieb von mehreren Antrieben, unabhängig von der Ventilcharakteristik möglich.

Technische Infos

Produktbild des OEM Antrieb 5 DDC

Merkmale

  • Ausführungen in stromlos-zu (NC) und in stromlos-auf (NO)
  • Betrieb an AC- und DC-Spannungsquellen
  • Ansteuerung mit einem 0–10 V DC-Signal
  • Feedback 0–10 V zur Positions- und Statusauswertung
  • Schließpunkt- und Ventilwegkontrolle mit Anpassung im laufenden Betrieb
  • Kompatibilität zum Ventiladaptersystem
  • TÜV und NRTL zertifiziert



Technische Daten

Betriebsspannung: 24 V AC (DC optional)
Leistungsaufnahme: 1 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 6,5 mm
Stellkraft: 125 N
Anschlussleitung: 4 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Farbe Gehäuse: homogene Einfärbung, Farbe der Funktionsanzeige oder Funktionskappe passend zum Corporate Design bzw. Produktdesign
Abmessung (mm) H/B/T: 53,0 / 44,3 / 61,5
Installationshöhe (Standardadapter): 58,1 mm
