OEM Alpha direct: System

Die Einzelraumregelung mit hoher Regelgüte, die den Heiz- und Kühlbetrieb bestmöglich auf Ihre Anforderungen abstimmt.

Einfach die perfekte Verbindung

OEM Alpha direct: System

Das OEM Alpha direct: System ist unsere kabelgebundene Einzelraum­regelung im modernen Design. Alle Komponenten dieser klassisch verdrahteten Einzelraumregelung sind sowohl eigenständig als auch im System einsetzbar. Durch die Kombination der Regler-­ und Basis­-Varianten zu einem Einzelraumregelungssystem sind sowohl einfache als auch komplexe Anforderungen für Heiz-­ und Kühlanwendungen realisier­bar, die keine Wünsche offen lassen.

Broschüre

OEM Alpha Regler direct

  • Für Heiz­ und Kühlanwendungen
  • Umfangreiche Gerätefamilie für verschiedene Applikationen
  • Nutzerfreundliche, intuitive Bedienung
  • Einfache Montage

OEM Alpha Basis direct

  • 24 V­ und 230 V­ Versionen, wahlweise mit 6­ oder 10­ Zonen
  • Pumpen­/Kesselrelais direkt onboard
  • Für Heizen und Kühlen geeignet

OEM Antrieb 5

  • 24 V und 230 V in stromlos­zu (NC) oder stromlos­auf (NO)
  • Nur 1 Watt Leistungsaufnahme
  • 100 % Wasserschutz bei 360° Montagelage
  • Bewährtes Adaptersystem für 99 % aller Ventil

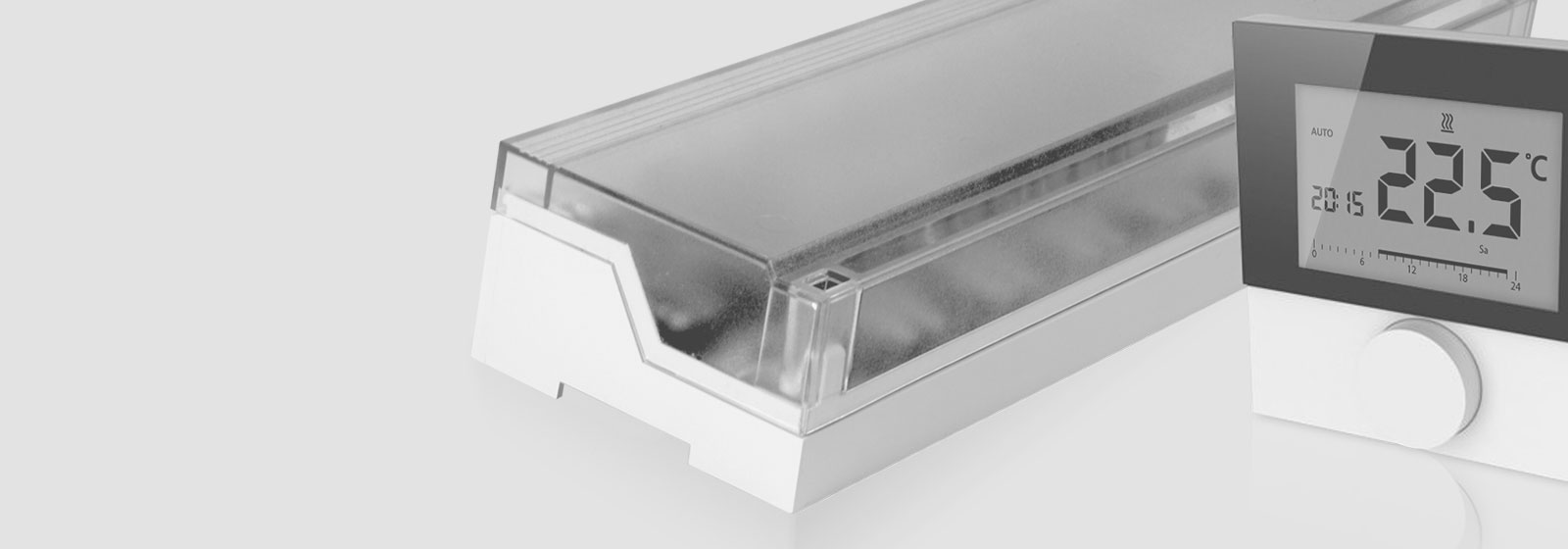

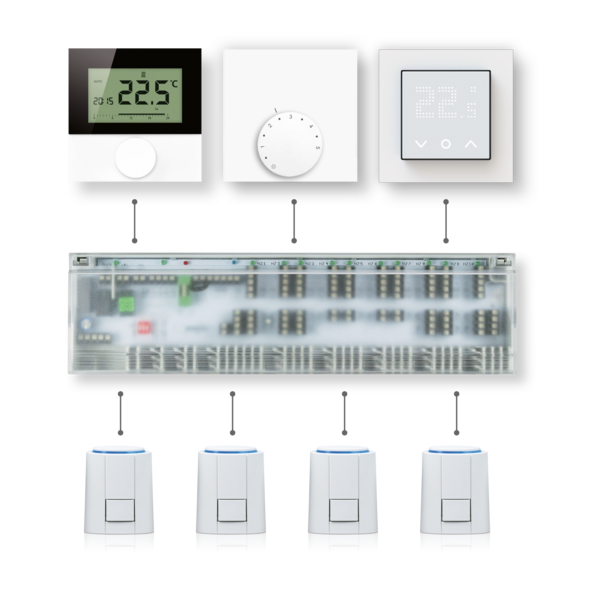

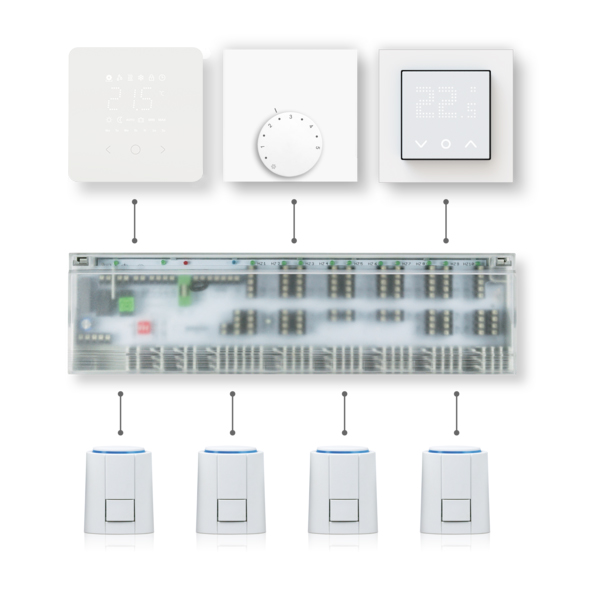

Alpha direct Systemdarstellung mit Raumtemperaturregler, Basis und Stellantrieben
Flexible Zuteilung der Heizzonen

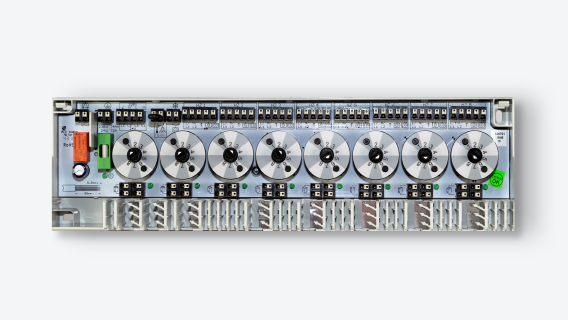

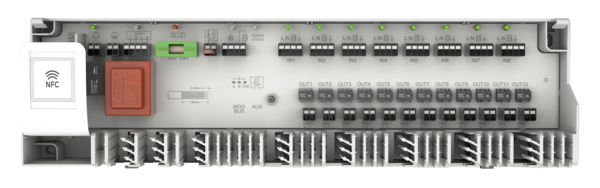

NEU - OEM ALPHA direct Balance Switch Basisstation

  • Direktverdrahtete Basisstation​
  • Variable Zuordnung der Heizzonen (Switch-Funktionalität)​
  • TÜV-zertifizierter, automatischer hydraulischer Abgleich
  • BAFA-förderfähig mit einfacher Beantragung
  • Steuerung/Konfiguration bzw. Parametrierung per App möglich
  • Sonderfunktionen (First Open, Manual Open, Werksreset)

Broschüre

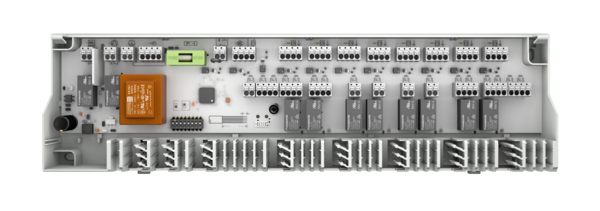

Alpha direct Balance Switch Basisstation
OEM Alpha direct: System

System-Highlights

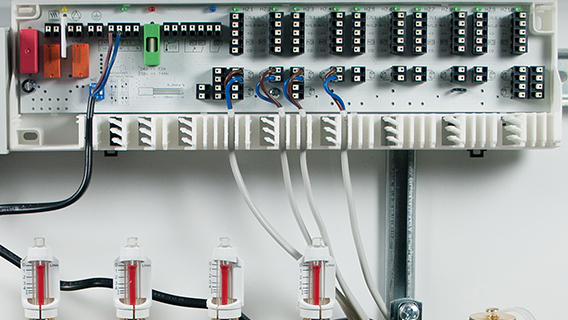

Darstellung der Installation einer Alpha Basis direct

Einfache Installation

  • Intuitive, leichte Inbetriebnahme
  • Funktioniert Out­ of ­the ­Box
  • Komfortable Bedienung
Collage zur Energieeffizienz

Energieeffizienter Betrieb

  • Bis zu 20 % Heizenergie einsparen
  • Bedarfsgerechte Regelung für den individuellen Komfort und Lifestyle

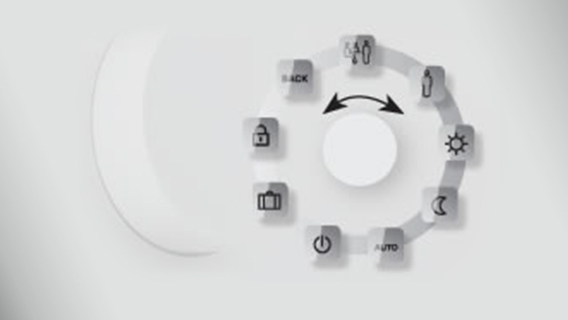

Darstellung der Features des Alpha Reglers direct

Umfangreiche Features

  • Einfache, intuitive Bedienung und Navigation
  • Tagesgenaue Programmierung von individuelle Heiz-/Absenkzeiten
  • Intelligente Regelung mit höchster Regelgüte
  • Smart Start­/Smart Stop ­Technologie für mehr Komfort bei geringerem Energieaufwand
Auf das wesentliche reduziert

OEM Alpha direct: Raumtemperaturregler

Unsere OEM Alpha direct: Raumtemperaturregler wurden mit Blick auf die Zukunft für die tägliche Praxis entwickelt. Hier wurden Regeltechnik und Regelkomfort in formschönen Geräten vereint.

Entsprechend Ihren Systemanforderungen können wir perfekt abgestimmte Regler in zeitlosem Design liefern.

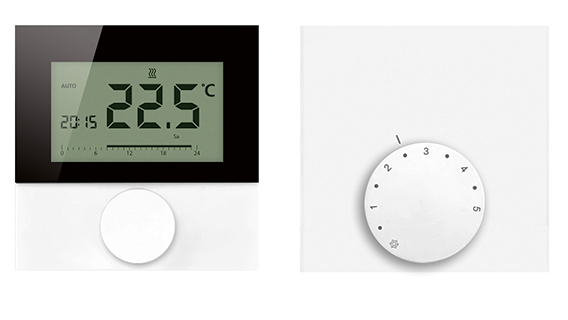

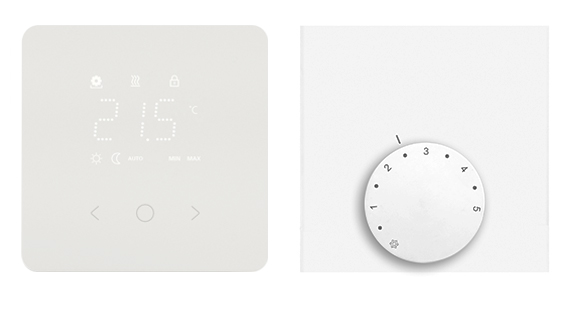

Alpha Regler direct Display und Analog
OEM Alpha direct: System Raumtemperaturregler

Produkt-Highlights

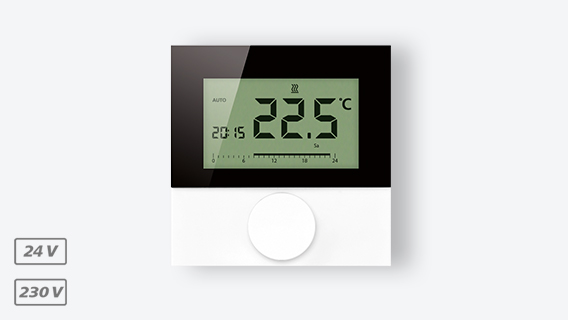

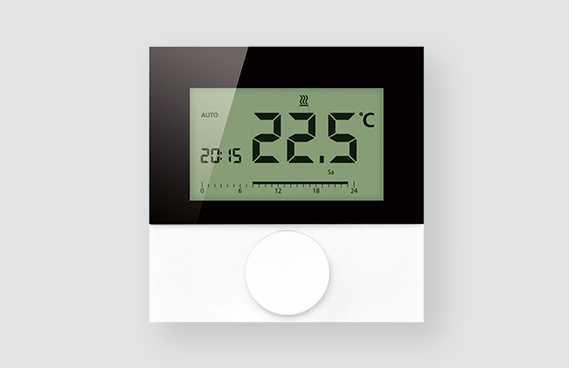

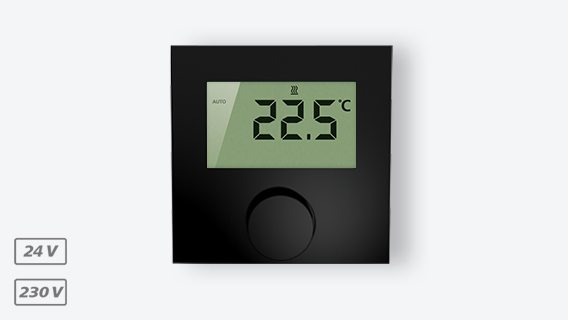

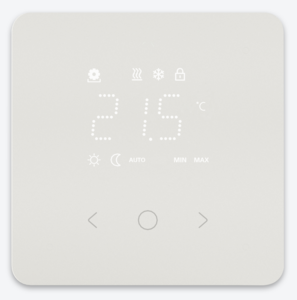

Alpha Regler direct Display auf grauem Hintergrund
  • Optionale Ausführung mit Designscheibe
  • Übersichtliches, sprachneutrales Display mit Hinterleuchtung
  • Komfortable Bedienung über Drehknopf (Dreh­-Drück­-Mechanik) mit feiner, dynamischer Rastung
  • Smart Start­-/Smart Stop-­Funktion
  • Regelalgorithmus nach Heizsystem wählbar
  • SOLL­/IST­ Wert Korrektur
  • Kühlen sperren
  • Als Standalone­ und System-­Lösung nutzbar
OEM Alpha direct: Raumtemperaturregler

Überblick

Produktbeschreibung

Der OEM Alpha Regler direct Display ist ein hochwertiger Raumtemperaturregler ­zur Erfassung und Regelung der gewünschten Raumtemperatur für maximales ­Nutzerkomfortempfinden. Bereits mit direkt angeschlossenen Stellantrieben ist eine einfache Einzelraumregelung möglich. Die Einstellung der gewünschten ­Raumtemperatur und die Bedienung erfolgt über den Drehknopf mit Dreh-Drück-­Mechanik und Softrastung. Über die übersichtliche und sprachneutrale Anzeige des hochwertigen Displays werden die Symbole immer deutlich angezeigt.

Technische Infos

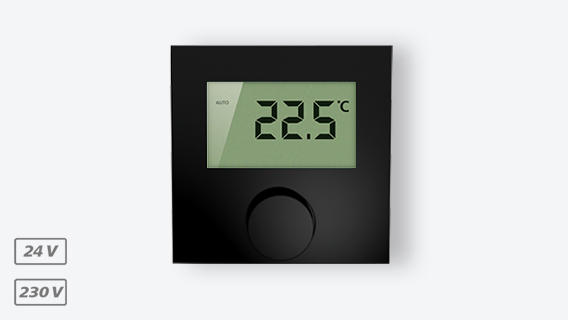

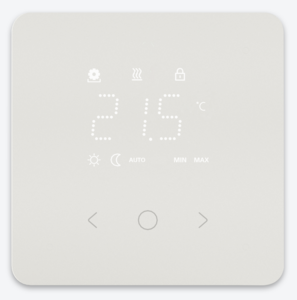

Alpha Regler direct Standard mit digitaler Anzeige ohne Scheibe und Angabe der Varianten

Merkmale

  • Heizen
  • Wirksinn NC
  • Feste Absenkdifferenz
  • Normkonformität nach DIN EN 60730-1
  • Regelverhalten: PI-Regler
  • Standalone oder im ­System realisierbare Regelung
  • Steuert bis zu 5 Stellantriebe
  • Sollwertkalibrierung/-begrenzung
  • Ventil- und Frostschutzfunktion
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Einstellbereich 5…30°C
  • Optimales Preis-Leistungs-­Verhältnis
  • OEM Differenzierung durch Optik und Funktion

Produktbeschreibung

Der OEM Alpha Regler direct Display ist ein hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur für maximales Nutzerkomfortempfinden. Bereits mit direkt angeschlossenen Stellantrieben ist eine einfache Einzelraumregelung möglich. Die Einstellung der gewünschten Raumtemperatur und die Bedienung erfolgt über den Drehknopf mit Dreh-Drück-Mechanik und Softrastung. Über die übersichtliche und sprachneutrale Anzeige des hochwertigen Displays ­werden die Symbole immer deutlich angezeigt.

Technische Infos

Alpha Regler direct Standard mit digitaler Anzeige und Angabe der Varianten

Merkmale

  • Heizen/Kühlen
  • Wirksinn NC/NO
  • Anschluss für externer Sensor
  • Normkonformität nach DIN EN 60730-1
  • Regelverhalten: PI-Regler
  • Standalone oder im ­System realisierbare Regelung
  • Sollwertkalibrierung/-begrenzung
  • Ventil- und Frostschutzfunktion
  • Eingang für ein Change Over-Signal
  • Absenkeingang
  • Einfache, intuitive Installation und Bedienung
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Optimales Preis-Leistungs-­Verhältnis
  • OEM Differenzierung durch Optik und Funktion

Produktbeschreibung

Der OEM Alpha Regler direct Display ist ein hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur für maximales Nutzerkomfortempfinden. Bereits mit direkt angeschlossenen Stellantrieben ist eine einfache Einzelraumregelung möglich. Die Einstellung der gewünschten Raumtemperatur und die Bedienung erfolgt über den Drehknopf mit Dreh-Drück-Mechanik und Softrastung. Über die übersichtliche und sprachneutrale Anzeige des hochwertigen Displays ­werden die Symbole immer deutlich angezeigt.

Technische Infos

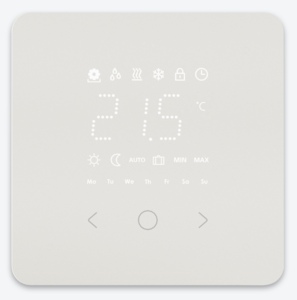

Alpha Regler direct Display mit Angabe der Varianten

Merkmale

  • Heizen/Kühlen
  • Zeitprogramme mit Absenkausgang
  • Smart Start-/Smart Stop-Technologie
  • Anschluss für externer Sensor
  • Normkonformität nach DIN EN 60730-1
  • Regelverhalten: PI-Regler
  • Standalone oder im ­System realisierbare Regelung
  • Sollwertkalibrierung/-begrenzung
  • Ventil- und Frostschutzfunktion
  • Eingang für ein Change Over-Signal
  • Sollwertvorgabe Tag und Nacht
  • Einfache, intuitive Installation und Bedienung
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Optimales Preis-Leistungs-­Verhältnis
  • OEM Differenzierung durch Optik und Funktion

Produktbeschreibung

Der OEM Alpha Regler direct Analog ist ein hochwertiger Regler im modernen ­Design zur Erfassung und Steuerung der gewünschten Raumtemperatur. Eine einfache Einzel­raumregelung ist mit einem OEM Alpha Regler direct Analog und mit direkt am Regler angeschlossenen Stellantrieben möglich. In Verbindung mit der OEM Alpha Basis direct bildet er eine perfekt abgestimmte Einzelraumregelung für maximales Nutzerkomfortempfinden bei der Flächentemperierung.

Technische Infos

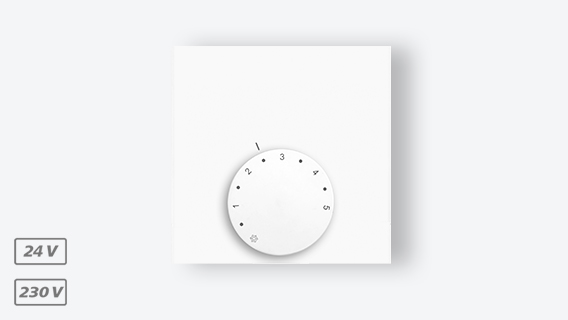

Alpha Regler direct Analog mit Angabe der Varianten

Merkmale

  • Heizen
  • Regelverhalten: PI-Regler
  • Normkonformität nach DIN EN 60730-1
  • Einfache, intuitive Installation
  • Wandmontage/Montage auf Unterputzdose
  • Standalone oder im System realisierbare Regelung
  • Gut ablesbare Skala mit Softrastung
  • Sollwertkalibrierung
  • Frostschutzfunktion
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Einstellbereich 10…28°C
  • Hervorragendes Preis-/Leistungs­verhältnis
  • OEM Differenzierung durch Optik und Funktion

Produktbeschreibung

Der OEM Alpha Regler direct Analog ist ein hochwertiger Regler im modernen ­Design zur Erfassung und Steuerung der gewünschten Raumtemperatur. Eine einfache Einzel­raumregelung ist mit einem OEM Alpha Regler direct Analog und mit direkt am Regler angeschlossenen Stellantrieben möglich. In Verbindung mit der OEM ­Alpha Basis direct bildet er eine perfekt abgestimmte Einzelraumregelung für maximales Nutzerkomfortempfinden bei der Flächentemperierung.

Technische Infos

Alpha Regler direct Analog mit Angabe der Varianten

Merkmale

  • Heizen und Kühlen
  • Regelverhalten: PI-Regler
  • Change Over-Eingang
  • Kühlen sperren
  • Normkonformität nach DIN EN 60730-1
  • Einfache, intuitive Installation
  • Wandmontage/Montage auf Unterputzdose
  • Standalone oder im ­System realisierbare Regelung
  • Gut ablesbare Skala mit Softrastung
  • Sollwertkalibrierung
  • Ventil- und Frostschutzfunktion
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Einstellbereich 10…28°C
  • Hervorragendes Preis-/Leistungs­verhältnis
  • OEM Differenzierung durch Optik und Funktion

Produktbeschreibung

Der OEM Alpha Regler direct Analog ist ein hochwertiger Regler im modernen Design zur Erfassung und Steuerung der gewünschten Raumtemperatur. Eine einfache Einzelraumregelung ist mit einem OEM Alpha Regler direct Analog und mit direkt am Regler angeschlossenen Stellantrieben möglich. In Verbindung mit der OEM Alpha Basis direct bildet er eine perfekt abgestimmte Einzelraumregelung für maximales Nutzerkomfortempfinden bei der Flächentemperierung.

Technische Infos

Alpha Regler direct Analog mit Angabe der Varianten

Merkmale

  • Heizen
  • Elektrischer Anschluss für Bodensensor
  • Regelverhalten: PI-Regler
  • Normkonformität nach DIN EN 60730-1
  • Einfache, intuitive Installation
  • Wandmontage/Montage auf Unterputzdose
  • Standalone oder im System realisierbare Regelung
  • Gut ablesbare Skala mit Softrastung
  • Sollwertkalibrierung
  • Ventil- und Frostschutzfunktion
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Einstellbereich 10…28°C
  • Hervorragendes Preis-/Leistungs­verhältnis
  • OEM Differenzierung durch Optik und Funktion

Produktbeschreibung

Der OEM Alpha Raumsensor direct ist ein hochwertiger Raumsensor im modernen Design zur Erfassung der gewünschten Raumtemperatur. Eine einfache Einzelraumregelung ist mit einem OEM Alpha direct Raumsensor und mit direkt am Raumsensor angeschlossenen Stellantrieben möglich. In Verbindung mit der OEM Alpha Basis direct bildet er eine perfekt abgestimmte Einzelraumregelung für maximales Nutzerkomfortempfinden bei der Flächentemperierung. Die Einstellung der gewünschten Raumtemperatur erfolgt über den Sollwertsteller, der durch eine Gehäuseabdeckung vor unbefugtem Zugriff geschützt ist.

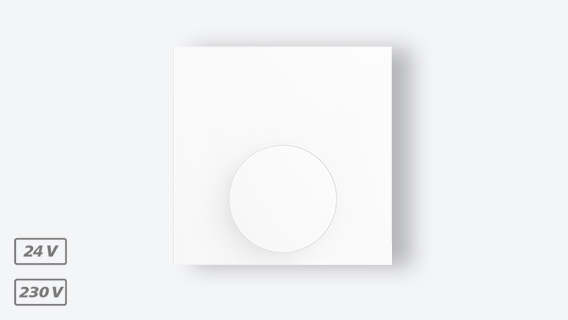

Alpha direct Raumsensor mit Angabe der Varianten

Merkmale

  • Heizen
  • Regelverhalten: PI-Regler
  • Verdeckte Bedienung
  • Normkonformität nach DIN EN 60730-1
  • Einfache, intuitive Installation
  • Wandmontage/Montage auf Unterputzdose
  • Standalone oder im ­System realisierbare
  • Regelung
  • Sollwertkalibrierung
  • Ventil- und Frostschutzfunktion
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Einstellbereich 10…28°C
  • Hervorragendes Preis-/Leistungs­verhältnis
  • OEM Differenzierung durch Optik und Funktion

Produktbeschreibung

Der OEM Alpha Raumsensor direct ist ein hochwertiger Raumsensor im modernen Design zur Erfassung der gewünschten Raumtemperatur. Eine einfache Einzelraumregelung ist mit einem OEM Alpha direct Raumsensor und mit direkt am Raumsensor angeschlossenen Stellantrieben möglich. In Verbindung mit der OEM Alpha Basis direct bildet er eine perfekt abgestimmte Einzelraumregelung für maximales Nutzerkomfortempfinden bei der Flächentemperierung. Die Einstellung der gewünschten Raumtemperatur erfolgt über den Sollwertsteller, der durch eine Gehäuseabdeckung vor unbefugtem Zugriff geschützt ist.

Alpha direct Raumsensor mit Angabe der Varianten

Merkmale

  • Heizen und Kühlen
  • Regelverhalten: PI-Regler
  • Change Over-Eingang
  • Verdeckte Bedienung
  • Normkonformität nach DIN EN 60730-1
  • Einfache, intuitive Installation
  • Wandmontage/Montage auf Unterputzdose
  • Standalone oder im ­System realisierbare Regelung
  • Sollwertkalibrierung
  • Ventil- und Frostschutzfunktion
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Einstellbereich 10…28°C
  • Hervorragendes Preis-/Leistungs­verhältnis
  • OEM Differenzierung durch Optik und Funktion
Optimale Verbindung

OEM Alpha direct: Basis

Die Anschlusseinheit ist das Herzstück unserer Einzelraumregelung für Flächenheiz- und Kühlsysteme. In übersichtlicher Anordnung können Stellantriebe und Regler miteinander verbunden werden. Der minimale Installationsaufwand spart Zeit und die übersichtliche Verdrahtung vermeidet Fehler.

Unsere Anschlusssysteme einzusetzen bedeutet: "Alles von Anfang an richtig zu machen!".

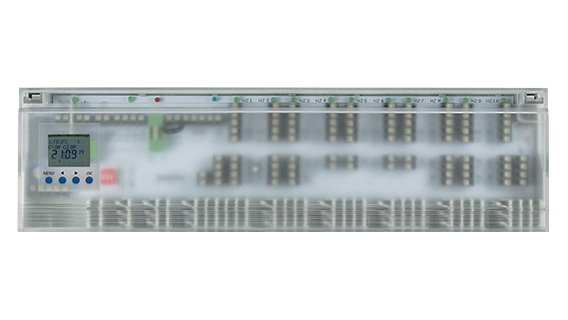

Alpha Basis direct Control
OEM Alpha direct: Basis

Produkt-Highlights

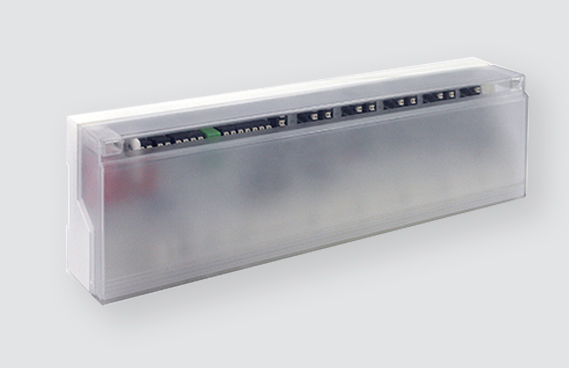

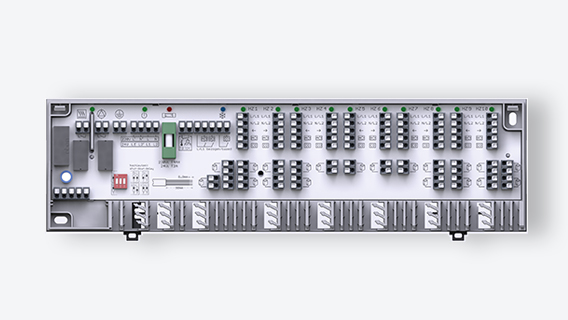

Alpha Basis direct in Perspektive mit grauem Hintergrund
  • Bis zu 5 Anschlüsse für Stellantriebe/Zone
  • Change Over­-Eingang für Heizen/Kühlen
  • Montage direkt auf Wand oder Hutschiene
  • Einfache, intuitive Installation durchschraublose Klemmanschlusstechnik
  • Übersichtlich angeordnete Anschlüsse
  • Automatische Temperaturabsenkung für 2 Heizprogramme über externe digitale Schaltuhr möglich
  • Normgerechter Trafo (optional), Standby < 0,3 Watt
  • Normgerechte Zugentlastung integriertnach DIN EN 60730­1
OEM Alpha direct: Basis

Überblick

Produktbeschreibung

Die OEM Alpha Basis direct Standard ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heizsystemen.

Mit minimalem Aufwand wird die OEM Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet. Die Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der OEM Alpha Basis direct. Alle Schaltbefehle der Regler werden über die OEM Alpha Basis direct unmittelbar an die angeschlossenen Komponenten weitergeleitet.

Die Variante Standard verfügt über einen Absenkkanal. Über diesen kann die Raumtemperatur durch eine externe Systemuhr zeitgesteuert verändert werden. Diese Variante ist für Systeme geeignet die mit stromlos offenen (NO) oder stromlos geschlossenen (NC) Komponenten arbeiten.

Technische Daten

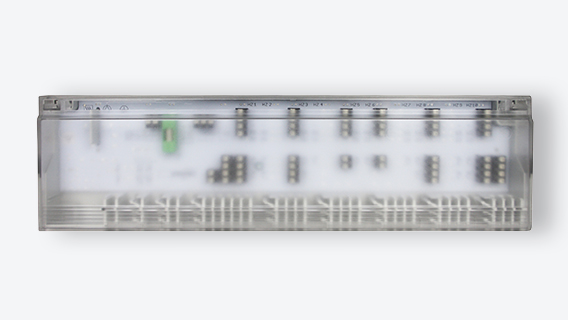

Alpha Basis direct Standard

Merkmale

  • Heizen
  • Absenkkanal - Anschluss für eine externe Systemuhr
  • Anschluss externe Schaltuhr
  • Bis zu 10 Raum­thermostate
  • Einfache Montage mit Schrauben
  • Komfortable Montage auf Hutschiene
  • Bis zu 21 Anschlüsse für max. 18 Stellantriebe
  • Sprachneutrale, eingängige Symbolik
  • Geeignet für NC und NO-Antriebe
  • Schraublose Klemmen­anschlusstechnik
  • Bewährte Kabelführung und normkonforme ­Zugentlastung
  • Ausstattung für Heizsysteme
  • Wartungsfrei
  • Hohe Funktionssicherheit


Erhältliche Versionen

24 V/230 V, 6-Zonen Heizen, ohne Trafo
24 V/230 V, 10-Zonen Heizen, ohne Trafo

Produktbeschreibung

Die OEM Alpha Basis direct Standard plus ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.

Mit minimalem Aufwand wird die OEM Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet. Die Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der OEM Alpha Basis direct. Alle Schaltbefehle der Regler werden über die OEM Alpha Basis direct unmittelbar an die angeschlossenen Komponenten weitergeleitet.

Die Variante Komfort verfügt über Anschlüsse zum Schalten einer Pumpe, eines Kessels und weiterer elektrischer Verbraucher. Über einen Absenkkanal kann die Raumtemperatur durch eine externe Systemuhr zeitgesteuert verändert werden. Sie ist für Systeme geeignet die mit stromlos offenen (NO) oder stromlos geschlossenen (NC) Komponenten arbeiten.

Technische Infos

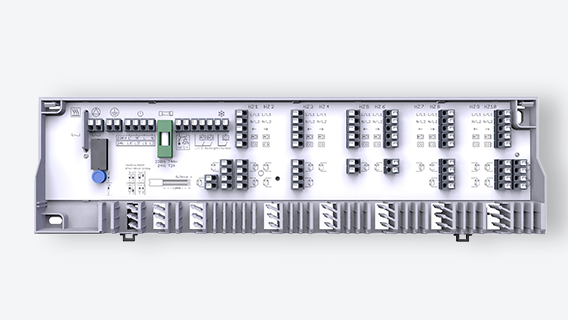

Alpha Basis direct Standard Plus ohne Abdeckung

Merkmale

  • Change Over-Eingang für Heizen/Kühlen
  • Pumpen-/Kessel­steuerung
  • Anschluss Tau­punkt­sensor/Tem­pe­ratur­begrenzer
  • Anschluss externe Schaltuhr
  • Bis zu 10 Raum­thermostate
  • Einfache Montage mit Schrauben
  • Komfortable Montage auf Hutschiene
  • Bis zu 21 Anschlüsse für max. 18 Stellantriebe
  • Sprachneutrale, eingängige Symbolik
  • Geeignet für NC Antriebe, ohne Pumpensteuerung auch für NO-Stellantriebe (NO: Stromlos auf)
  • Schraublose Klemmen­anschlusstechnik
  • Bewährte Kabelführung und normkonforme ­Zugentlastung
  • Ausstattung für Heiz- und/oder Kühlsysteme
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Schutzleiterzwischenanschluss

Erhältliche Versionen

24 V, 6-Zonen Heizen/Kühlen, Pumpensteuerung
24 V, 10-Zonen Heizen/Kühlen, Pumpensteuerung
230 V, 6-Zonen Heizen/Kühlen, Pumpensteuerung
230 V, 10-Zonen Heizen/Kühlen, Pumpensteuerung

Produktbeschreibung

Die OEM Alpha Basis direct Komfort ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.

Mit minimalem Aufwand wird die OEM Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet. Die Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der OEM Alpha Basis direct. Alle Schaltbefehle der Regler werden über die OEM Alpha Basis direct unmittelbar an die angeschlossenen Komponenten weitergeleitet.

Die Variante Komfort verfügt  über Anschlüsse zum Schalten einer Pumpe, eines Kessels und weiterer elektrischer Verbraucher. Über einen Absenkkanal kann die Raumtemperatur durch eine externe Systemuhr zeitgesteuert Verändert werden. Sie ist für Systeme geeignet die mit stromlos offenen (NO) oder stromlos geschlossenen (NC) Komponenten arbeiten.

Technische Infos

Alpha Basis direct Komfort ohne Abdeckung

Merkmale

  • Change Over-Eingang für Heizen/Kühlen
  • Optional integrierte Systemuhr (Timer-­Modul) im Gehäusedeckel zum
  • zeitgesteuerten Absenken der Raumtemperatur
  • Einstellbare Nachlaufzeit für die Pumpen- und Kesselsteuerung
  • Wirksinn (NO oder NC) der Schaltausgänge und die Pumpennachlaufzeit
  • per DIP-Schalter konfigurierbar
  • Pumpen-/Kessel­steuerung
  • Anschluss Tau­punkt­sensor/Tem­pe­ratur­begrenzer
  • Anschluss externe Schaltuhr
  • Statusanzeige über LEDs
  • für bis zu 10 Raum­thermostate
  • Einfache Montage mit Schrauben
  • Komfortable Montage auf Hutschiene
  • Bis zu 21 Anschlüsse für max. 18 Stellantriebe
  • Sprachneutrale, eingängige Symbolik
  • Parametrierung über DIP-Schalter
  • Anschluss Timermodul
  • Geeignet für NC und NO-Antriebe
  • Schraublose Klemmen­anschlusstechnik
  • Bewährte Kabelführung und normkonforme ­Zugentlastung
  • Ausstattung für Heiz- und/oder Kühlsysteme
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Hochwertiges, modernes
  • Optimales Preis-Leistungs-­Verhältnis

Erhältliche Versionen

24 V, 6-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige
24 V, 10-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige
230 V, 6-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige
230 V, 10-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige

Produktbeschreibung

Die OEM Alpha Basis direct Control ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.

Mit minimalem Aufwand wird die OEM Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet. Die Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der OEM Alpha Basis direct. Alle Schaltbefehle der Regler werden über die OEM Alpha Basis direct unmittelbar an die angeschlossenen Komponenten weitergeleitet.

Die Variante Control verfügt über Anschlüsse zum Schalten einer Pumpe, eines Kessels und weiterer elektrischer Verbraucher. Über das im Deckel integrierte Timer-Modul werden individuelle Temperaturprofile programmiert. Sie ist für Systeme geeignet die mit stromlos offenen (NO) oder stromlos geschlossenen (NC) Komponenten arbeiten.

Technische Infos

Alpha Basis direct Control

Merkmale

  • Change Over-Eingang für Heizen/Kühlen
  • Im Gehäusedeckel integrierte Systemuhr (Timer-­Modul) zum
  • zeitgesteuerten Absenken der Raumtemperatur
  • Einstellbare Nachlaufzeit für die Pumpen- und Kesselsteuerung
  • Wirksinn (NO oder NC) der Schaltausgänge und die Pumpennachlaufzeit
  • per DIP-Schalter konfigurierbar
  • Pumpen-/Kessel­steuerung
  • Anschluss Tau­punkt­sensor/Tem­pe­ratur­begrenzer
  • Anschluss externe Schaltuhr
  • Statusanzeige über LEDs
  • für bis zu 10 Raum­thermostate
  • Einfache Montage mit Schrauben
  • Komfortable Montage auf Hutschiene
  • Bis zu 21 Anschlüsse für max. 18 Stellantriebe
  • Sprachneutrale, eingängige Symbolik
  • Parametrierung über DIP-Schalter
  • Anschluss Timermodul
  • Geeignet für NC und NO-Antriebe
  • Schraublose Klemmen­anschlusstechnik
  • Bewährte Kabelführung und normkonforme ­Zugentlastung
  • Ausstattung für Heiz- und/oder Kühlsysteme
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Optimales Preis-Leistungs-­Verhältnis

Erhältliche Versionen

24 V, 6-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige, integrierte Systemuhr
24 V, 10-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige, integrierte Systemuhr
230 V, 6-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige, integrierte Systemuhr
230 V, 10-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige, integrierte Systemuhr

Produktbeschreibung

Die OEM Alpha Basis direct switch ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.

Die Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der OEM Alpha Basis direct switch. Alle Schaltbefehle der Regler werden ohne Verzögerung an die angeschlossenen Komponenten und Stellantriebe weitergeleitet.

In der Vollausstattung verfügt die OEM Alpha Basis direct über einen Anschluss zum Schalten einer Pumpe, eines Kessels oder weiterer elektrischer Verbraucher. Der große Vorteil ist, dass die Anschlusseinheit vorab verdrahtet und in der Anlage konfiguriert werden kann. Das spart Zeit und somit eine kostengünstige Verdrahtungslösung.

Technische Infos

Alpha Basis direct Switch ohne Abdeckung

Merkmale

  • Heizen/Kühlen
  • Change Over-Eingang für Heizen/Kühlen
  • Signaleingang für Temperaturbegrenzer bzw. Taupunktsensor
  • 1 interner Absenkkanal – Anschluss für Raumregler
  • Wirksinn stromlos zu (NC)
  • Pumpensteuerung
  • Zuordnung der Regler zu den ­Stell­antrieben per Drehschalter
  • bis zu 8 Raum­thermostate
  • Einfache Montage mit Schrauben
  • Komfortable Montage auf Hutschiene
  • Anschlüsse für max. 16 Stellantriebe
  • Sprachneutrale, eingängige Symbolik
  • Statusanzeige über LEDs
  • Geeignet für NC-Antriebe
  • Schraublose Klemmen­anschlusstechnik
  • Bewährte Kabelführung und normkonforme ­Zugentlastung
  • Schutzleiterzwischen­anschluss
  • Wartungsfrei
  • Hohe Funktionssicherheit
  • Optimales Preis-Leistungs-­Verhältnis

Erhältliche Versionen

230 V, 8-Zonen Heizen, Kühlen, Pumpensteuerung, Statusanzeige

Produktbeschreibung

Die OEM Alpha direct Balance Basisstation ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.

Die Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der OEM Alpha direct Balance Basisstation. Alle Schaltbefehle der Regler werden über die OEM Alpha direct Balance Basisstation unmittelbar an die angeschlossenen Komponenten weitergeleitet.

Die OEM Alpha direct Balance Basisstation mit integriertem, TÜV zertifiziertem „automatischem hydraulischen Abgleich“ führt selbstständig und ohne den Anschluss von zusätzlicher Hardware den Abgleich durch. Das System sorgt durch seine Regelcharakteristik bei den angeschlossenen Kreisläufen für einen automatischen Abgleich der Durchflussmenge.

Die Variante Balance kann durch Invertieren der Eingangssignale von Standard-Heizen Reglern auch Kühlen abbilden. Es können marktübliche 230 V-Heizen-Regler angeschlossen werden. Das System erkennt die Anforderungen des Reglers und stellt sich automatisch darauf ein. Als Stellglied kommen marktübliche thermische Stellantriebe in 230 V NC-Ausführung zum Einsatz.

Technische Infos
FAQs
Broschüre

Das System erfüllt sowohl die Vorgaben des GEG als auch des BAFA und ist damit förderfähig. Es ist nach TÜV-Zertifikat mindestens gleichwertig zum manuellen hydraulischen Abgleich.



Merkmale

  • Change Over-Eingang für Heizen/Kühlen
  • Pumpen-/Kesselsteuerung
  • Integrierter TÜV zertifizierter automatischer hydraulischer Abgleich
  • GEG konform und BAFA förderfähig
  • Kompatibel zu marktüblichen standard Heizen-Reglern und Standard NC Stellantrieben
  • Kühlen mit Standard Heizen-Reglern möglich
  • Preisgünstigste Lösung für den hydraulischen Abgleich
  • Anschluss Taupunksensor/Absenkeingang
  • Bis zu 8 Raumthermostate
  • Einfache Montage
  • Anschlüsse für max. 17 Stellantriebe
  • Sprachneutrale, eingängige Symbolik
  • Schraublose Klemmenanschlusstechnik
  • Bewährte Kabelführung und normkonforme Zugentlastung
  • Ausstattung für Heiz- und/oder Kühlsysteme
  • Wartungsfrei
  • Hohe Funktionssicherheit



Erhältliche Versionen

230 V 8-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige
Download

Ausfüllhinweis

BAFA Ausfüllhinweis

Mit dem Ausfüllhinweis unterstützen wir Sie beim Ausfüllen des Formulars Bestätigung des Hydraulischen Abgleichs für die KfW-/BAFA-Förderung (Einzelmaßnahme).

Wir geben Ihnen nützlich Hinweise, damit Ihrer Förderung nichts mehr im Weg steht. Das entsprechende VdZ Formular können Sie sich hier direkt herunterladen.

Download

Formular Einzelmaßnahme

BAFA Formular als Imagebild

Die VdZ erstellt in Zusammenarbeit mit der KfW-Bankengruppe und dem BAFA die Nachweisformulare zur Durchführung des hydraulischen Abgleichs im Rahmen verschiedener Förderprogramme. Die Formulare sind nur vom Handwerker auszufüllen.

Download

Zertifikat TÜV Rheinland

TÜV-Zertifikat für Alpha direct Balance

Nach erfolgreicher Prüfung durch den TÜV Rheinland erhielt die OEM Alpha direct Balance dieses Zertifikat. Es bestätigt die getesteten Produkteigenschaften und nennt die jeweiligen Normen, nach denen es überprüft wurde. So erhalten Sie ein unabhängige Urteil eines neutralen Gutachters auf das Sie sich verlassen können.

Produktbeschreibung

Die OEM Alpha direct Balance Switch Basisstation ist die intelligente Einzelraumregelung der Zukunft für maximalen Komfort und Energieeffizienz bei der Flächentemperierung.

Die OEM Alpha direct Balance Switch Basisstation mit integriertem, TÜV zertifiziertem, automatischem hydraulischem Abgleich führt völlig selbstständig und ohne den Anschluss von zusätzlicher Hardware den Abgleich durch. Das System verfügt über eine Switch-Funktionalität. Parameter, Einstellungen sowie Komfort-Programme können via NFC-App verändert bzw ausgeführt werden. Die eingestellten Parameter und Einstellungen lassen sich ebenfalls via NFC auslesen und unter anderem per Mail versenden.

Des Weiteren kann die OEM Alpha direct Balance Switch Basisstation durch Invertieren der Eingangssignale von Standard-Heizen Reglern auch Kühlen abbilden. Es können marktübliche Heizen-Raumregler angeschlossen werden.

Broschüre

Alpha direct Balance Switch Basisstation

Das System erfüllt sowohl die Vorgaben des GEG als auch des BAFA und ist damit förderfähig. Es ist nach TÜV-Zertifikat mindestens gleichwertig zum manuellen hydraulischen Abgleich.



Merkmale

  • Ausführung in 230 V 8 Zonen/Raumregler
  • Integrierter TÜV zertifizierter, automatischer hydraulischer Abgleich
  • Erfüllt die Vorgaben des Gebäudeenergiegesetzes (GEG)
  • Förderfähig durch Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA)
  • Automatische Erkennung angeschlossener Regler
  • einfache, intuitive Installation und Bedienung, ohne Vor- und Rücklauffühler
  • Signalisierung des Status durch LEDs
  • Anschluss für bis zu 12 Stellantriebe (frei zuzuordnen)
  • Pumpen- und Kesselsteuerung
  • Anschluss für Taupunktsensor und Absenkeingang
  • Keine Initialisierung oder Kalibrierung nötig
  • Kühlen Sperren kann pro Ausgang/Stellantrieb festgelegt werden
  • Appfunktionalität
  • Sonderfunktionen (Werksreset, Manual Open, First Open)
  • Switch Funktionalität
  • bewährte Kabelführung und Zugentlastung
  • schraublose Steck-/ KIemmanschlusstechnik
  • Übersichtlich angeordnete Anschlussklemmen
  • Hohe Funktionssicherheit
  • Wartungsfrei

Erhältliche Versionen

230 V 8-Zonen Heizen/Kühlen, Pumpen- und Kesselsteuerung, Statusanzeige
Download

Ausfüllhinweis

BAFA Ausfüllhinweis

Mit dem Ausfüllhinweis unterstützen wir Sie beim Ausfüllen des Formulars Bestätigung des Hydraulischen Abgleichs für die KfW-/BAFA-Förderung (Einzelmaßnahme).

Wir geben Ihnen nützlich Hinweise, damit Ihrer Förderung nichts mehr im Weg steht. Das entsprechende VdZ Formular können Sie sich hier direkt herunterladen.

Download

Formular Einzelmaßnahme

BAFA Formular als Imagebild

Die VdZ erstellt in Zusammenarbeit mit der KfW-Bankengruppe und dem BAFA die Nachweisformulare zur Durchführung des hydraulischen Abgleichs im Rahmen verschiedener Förderprogramme. Die Formulare sind nur vom Handwerker auszufüllen.

Download

Zertifikat TÜV Rheinland

TÜV-Zertifikat für Alpha direct Balance

Nach erfolgreicher Prüfung durch den TÜV Rheinland erhielt die OEM Alpha direct Balance dieses Zertifikat. Es bestätigt die getesteten Produkteigenschaften und nennt die jeweiligen Normen, nach denen es überprüft wurde. So erhalten Sie ein unabhängige Urteil eines neutralen Gutachters auf das Sie sich verlassen können.
