OEM Antrieb 5: Motoric Valve Drive

Ein perfekt abgestimmtes Getriebe mit robustem High End-Schrittmotor sichert die Laufruhe bei maximaler Regelgüte.

OEM Antrieb 5: Motoric Valve Drive

Innovativ, kraftvoll, zuverlässig

Mit dem Motoric Valve Drive bieten wir einen motorischen Stellantrieb für Anwendungen mit Kleinventilen, in denen ein höherer Stellweg, eine höhere Stellkraft und/oder eine thermisch unabhängige Stellmechanik erforderlich sind.

Mit bis zu 200 N Stellkraft und 8,5 mm Stellweg überzeugt der Motoric Valve Drive auf ganzer Linie und ist gleichzeitig der leiseste Vertreter seiner Klasse. Vornehmliches Einsatzgebiet ist die energieeffiziente Ventilregelung im Bereich der Haustechnik, Gebäudeautomation und Industrieanwendungen. Ab Werk ist der motorische Antrieb in vielen konfigurierbaren Varianten erhältlich.

Broschüre

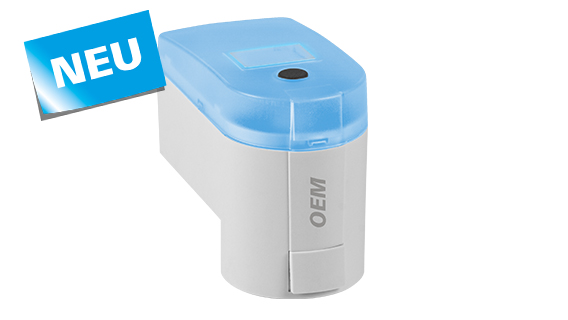

Produktbild des Motoric Valve Drive mit blauem Gehäuse
Auf der sicheren Seite

NEU: Mit failsafe-Funktion

Ab 2019 wird unser Programm durch den Motoric Valve Drive failsafe ergänzt. Bei Stromausfall fährt der Antrieb dank eines internen Energiespeichers auf eine Parkposition, um ein erneutes, gezieltes Hochfahren des Systems zu möglich.

Broschüre

OEM Antrieb 5: Motoric Valve Drive

Produkt-Highlights

OEM Motoric Valve Drive mit Wassertropfen auf dem Gehäuse IP54

IP 54

  • Patentiertes Dichtungsverfahren
  • 100% Wasserschutz
  • Alle spannungsführenden Bauteile sind wassergeschützt
OEM Motoric Valve Drive in Überkopf-Montageposition

360° Montage

  • Gewährleistet in allen Montagelagen Wasserschutz
  • In jeder Lage voll funktionsfähig
Produktbild OEM Motoric Valve Drive mit Anschlussstecker

Steckbare Anschlussleitung

  • Normgerecht nach EN 60730-2-14
  • Halogenfrei
  • Auf Wunsch konfektioniert
Display des OEM Motoric Valve Drive

Funktionales Display

  • LC-Display mit wechselnder Anzeige: Antriebsposition, anliegende Steuerspannung, Statusanzeige, Stellweg
  • Optional mit Hintergrund­beleuchtung
Collage zur leisen Funktionsweise des OEM Motoric Valve Drive

Extrem leise

  • Besonders geräuscharmer Lauf
  • Wartungsfrei
OEM Motoric Valve Drive Demontageschutz

Demontageschutz

  • Abnehmbare Verriegelungstaste verhindert unbefugte Demontage des Antriebs
OEM Antrieb 5: Motoric Valve Drive

Typen-Übersicht

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Die Ansteuerung erfolgt über einen entsprechenden Raumthermostat. Der Stellantrieb verfügt über eine LED zur Funktionssignalisierung sowie eine manuelle Ventileinstellung.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von Ventilen im Bereich der Haustechnik, Gebäudeautomation und Industrieanwendungen.

Technische Infos

Motoric Valva Drive in Perspektive

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Geringe Leistungsaufnahme
  • Funktionssignalisierung über LED
  • Selbsthemmendes Getriebe (stromlos) in allen Stellpositionen
  • Zeitabhängiges Abschalten bei Überlast oder Erreichen des Endanschlags bzw. der Schließposition
  • Manuelle Ventileinstellung
  • Transparenter Gehäusedeckel
  • Einfache, optimierte Steckmontage über Ventiladapter
  • Patentierter 100%-Schutz und undichten Ventile

Technische Daten

Betriebsspannung: 24 V oder 230 V
Betriebsleistung: 2,6 VA/ 1,4 W/ 3,5 VA
Schutzgrad/Schutzklasse: IP 54
Stellweg: 8,5 mm
Stellkraft: 100 N, 125 N, 150 N, 200 N
Anschlussleitung: 3x 0,22 mm² / 3x 0,75 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Ventile Lieferbar

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Die Ansteuerung erfolgt per 0–10 V DC-Steuersignal über eine zentrale DDC-Anlage oder einen Raumtemperaturregler. Der Stellantrieb verfügt optional über ein hinterleuchtetes LC Display zur Anzeige der aktuellen Stellposition, der Steuerspannung und Betriebsmodi (Öffnen/Schließen) sowie Ausgabe von Fehlercodes, eine LED zur Funktionssignalisierung und eine manuelle Ventileinstellung. Der Gehäusedeckel ist durchsichtig.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von Ventilen im Bereich der Haustechnik, Gebäudeautomation und Industrieanwendungen.

Technische Infos

Motoric Valva Drive in Perspektive

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Geringe Leistungsaufnahme
  • Steuereingang für 0–10 V und Pulsweitenmodulation (PWM)
  • Funktionssignalisierung über LC-Display und LED
  • Selbsthemmendes Getriebe (stromlos) in allen Stellpositionen
  • Zeitabhängiges Abschalten bei Überlast oder Erreichen des Endanschlags bzw. der Schließposition
  • Manuelle Ventilverstellung
  • Steckbare Anschlussleitung kompatibel zu thermischen Antrieben A5: 0–10 V
  • mit steckbarer Anschlussleitung und Demontageschutz
  • mit kundenspezifischer Ventilkennlinie (optional)

Technische Daten

Betriebsspannung: 24 V AC/DC
Betriebsleistung: 2,6 VA/ 1,4 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 8,5 mm
Stellkraft: 100 N, 125 N, 150 N, 200 N
Anschlussleitung: 3 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Ventile Lieferbar

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Die Ansteuerung erfolgt per 0–10 V DC-Steuersignal über eine zentrale DDC-Anlage oder einen Raumtemperaturregler. Der Stellantrieb verfügt optional über ein hinterleuchtetes LC Display zur Anzeige der aktuellen Stellposition, der Steuerspannung und Betriebsmodi (Öffnen/Schließen) sowie Ausgabe von Fehlercodes, eine LED zur Funktionssignalisierung und eine manuelle Ventileinstellung. Der Gehäusedeckel ist durchsichtig.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von Ventilen im Bereich der Haustechnik, Gebäudeautomation und Industrieanwendungen.

Technische Infos

Motoric Valva Drive in Perspektive

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Stellweg: 2 mm bis 8,5 mm
  • Rückkanal 0–10 V
  • Geringe Leistungsaufnahme
  • Steuereingang für 0–10 V und Pulsweitenmodulation (PWM)
  • Funktionssignalisierung über LC-Display und LED
  • Selbsthemmendes Getriebe (stromlos) in allen Stellpositionen
  • Zeitabhängiges Abschalten bei Überlast oder Erreichen des Endanschlags bzw. der Schließposition
  • Manuelle Ventilverstellung
  • Steckbare Anschlussleitung kompatibel zu thermischen Antrieben A5: 0–10 V
  • mit steckbarer Anschlussleitung und Demontageschutz
  • mit kundenspezifischer Ventilkennlinie (optional)

Technische Daten

Betriebsspannung: 24 V AC/DC
Betriebsleistung: 2,6 VA/1,4 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 8,5 mm
Stellkraft: 100 N, 125 N, 150 N, 200 N
Anschlussleitung: 4 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Ventile Lieferbar

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Der Antrieb ist mit einer failsafe- Funktion ausgestattet. Fällt die Spannungsversorgung aus, fährt der Antrieb die Ventildruckplatte aus. Die Energie holt der Antrieb aus einem wiederaufladbaren Energiespeicher. Die Ansteuerung des Motoric Valve Drive: 24 V 3-Point erfolgt über ein Regelgerät mit 2- oder 3-Punkt Regelausgang, z. B. einem Raumtemperaturregler oder eine Gebäudeleittechnik. Der Stellantrieb verfügt über eine LED zur Funktionssignalisierung sowie über eine manuelle Ventilverstellung, die z. B. für die Wartung oder zur Montage genutzt werden kann.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von wasser-führenden Ventilen im Bereich der Haustechnik und Gebäudeautomation.

Technische Infos

Produktbild des Motoric Valve Drive mit blauem Gehäuse

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Interner Energiespeicher für die failsafe- Funktion. Positionieren bei Ausfall der Versorgungsspannung
  • Für AC-und DC-Betrieb geeignet
  • Sehr kurze Ansprechzeiten
  • Selbsthemmendes Getriebe (stromlos) in allen Stellpositionen
  • Zeitabhängiges Abschalten bei Überlast oder Erreichen des Endanschlags bzw. der Schließposition
  • Steckbare Anschlussleitung und Demontageschutz



Technische Daten

Betriebsspannung: 24 V AC/DC
Betriebsleistung: 2,8 VA/1,6 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 8,5 mm
Stellkraft: 125 N, 200 N
Anschlussleitung: 4 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Ventile Lieferbar

Produktbeschreibung

Elektromotorischer Stellantrieb zum Öffnen und Schließen von Ventilen für Heiz- und Kühlsysteme.

Der Antrieb ist optional mit einer failsafe- Funktion ausgestattet. Fällt die Spannungsversorgung aus, fährt der Antrieb die Ventildruckplatte aus. Die Energie holt der Antrieb aus einem wiederaufladbaren Energiespeicher.

Die Ansteuerung des Motoric Valve Drive: 24 V Proportional failsafe erfolgt über ein 0–10 V DC-Steuersignal das eine zentrale DDC-Anlage oder ein Raumtemperaturregler ausgibt. Der Stellantrieb verfügt über ein LC-Display zur Anzeige des aktuellen Stellweges und der Steuerspannung. Der mit steckbarer Anschlussleitung ausgelieferte Stellantrieb verfügt über eine manuelle Ventilverstellung, die z. B. für die Wartung oder zur Montage genutzt werden kann.

Optional ist eine Variante mit Feedback-Signal erhältlich. Dieser gibt der DDC-Anlage Aufschluss über die aktuelle Ventilposition sowie eventuell aufgetretene Fehler.

Vornehmliches Einsatzgebiet ist die energieeffiziente Regelung von wasser-führenden Ventilen im Bereich der Haustechnik und Gebäudeautomation.

Technische Infos

Produktbild des Motoric Valve Drive mit blauem Gehäuse

Merkmale

  • Stellzeit: 15 s/mm, 30 s/mm
  • Interner Energiespeicher für die failsafe-Funktion
  • Auf Wunsch failsafe-Parkposition in 10% Schritten werksseitig einstellbar
  • Optional Kennlinien-Linearisierung
  • Sehr feine Auflösung in der Ventilpositionierung
  • Steuereingang für 0–10 V und Pulsweitenmodulation (PWM) geeignet
  • Sehr kurze Ansprechzeiten
  • Optional: Automatische Ventilwegerkennung
  • Optional: Feedback- Signal zur Positions- und Statusauswertung über eine DDC-Anlage
  • Steckbare Anschlussleitung und Demontageschutz durch abnehmbare Verriegelungstaste
  • failsafe- Position werksseitig einstellbar



Technische Daten

Betriebsspannung: 24 V AC/DC
Betriebsleistung: 2,8 VA/1,6 W
Schutzgrad/Schutzklasse: IP 54
Stellweg: 8,5 mm
Stellkraft: 125 N, 200 N
Anschlussleitung: 3 oder 4 x 0,22 mm²
Leitungslänge: 2 m, 3 m, 5 m (Sonderlängen < 20 m )
Gehäuseaufdruck: Aufdruck des Firmenzeichens (z. B. Logo) und der individuellen Typenbezeichnung
Abmessung (mm) H/B/T: 65 / 45 / 90
Ventiladapter: für fast alle Ventile Lieferbar
